Dây chuyền sản xuất tường cắt chống động đất

Chức năng cốt lõi và tính năng kỹ thuật:

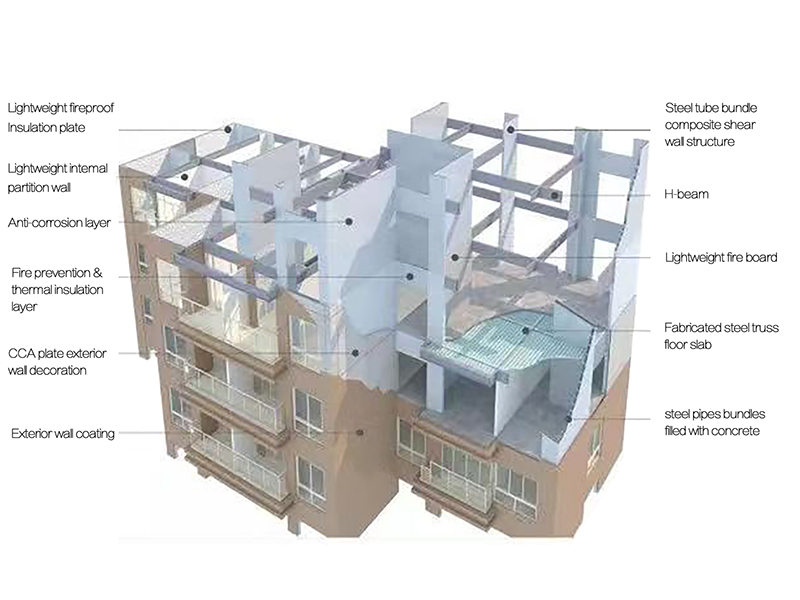

1) Tạo hình mặt cắt liên hợp tích hợp

Tấm tường chính: Tấm thép cường độ cao (Q550GJ/Q690) có độ dày 2,0-8,0 mm và độ bền kéo ≥650 MPa.

Thanh gia cường dọc: Được uốn nguội thành các gân hình chữ T hoặc hình chữ U (cao 80-200 mm) để tăng cường khả năng chống oằn của tường.

Dải cắt ngang: Các nếp gấp ngang được tạo hình cuộn (dài 150-300 mm) để tăng cường khả năng tiêu tán năng lượng. https://example.com/spsw-profile.png (Sơ đồ: Kết cấu composite tường cắt thép tấm)

2) Thiết kế hiệu suất địa chấn được tối ưu hóa

Các đường uốn "dầm yếu, tường chắc" đặt sẵn trên các con lăn dẫn hướng giải phóng năng lượng địa chấn theo hướng (đáp ứng yêu cầu về khả năng chống động đất cấp 8).

Điều chỉnh thông minh khoảng cách nẹp (300-600mm) ngăn ngừa sự mất ổn định của tường ngoài mặt phẳng.

3) Sản xuất kỹ thuật số hiệu quả

Ổ đĩa dữ liệu BIM trực tiếp: Phân tích trực tiếp dữ liệu mô hình tòa nhà và tự động điều chỉnh kích thước biên dạng (thích ứng với các độ cao sàn khác nhau).

Định vị trực quan máy đo độ dày bằng laser trực tuyến đảm bảo độ chính xác vị trí nhóm lỗ là ± 0,3mm (đáp ứng yêu cầu về kết nối bu lông cường độ cao).

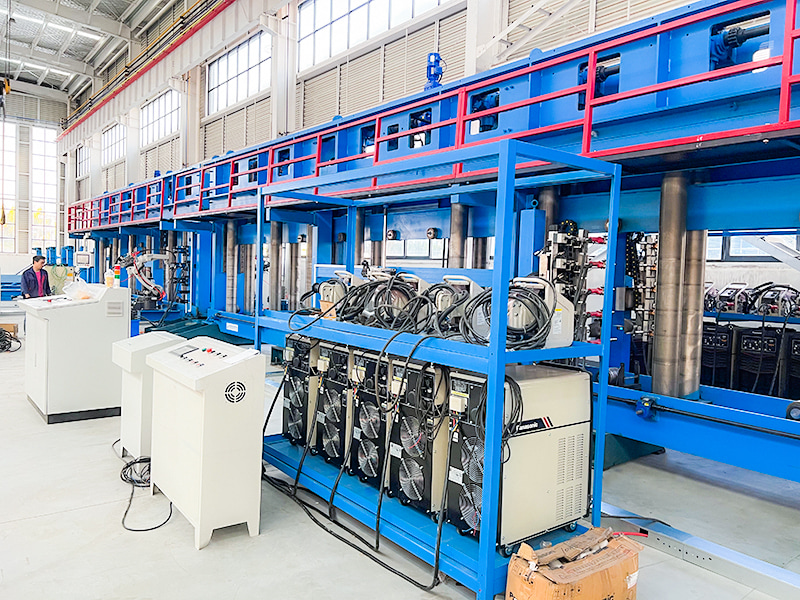

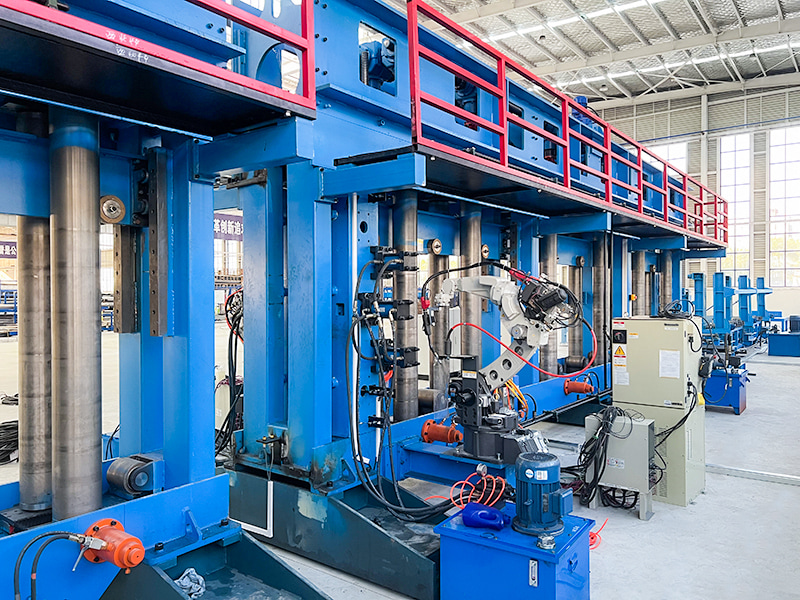

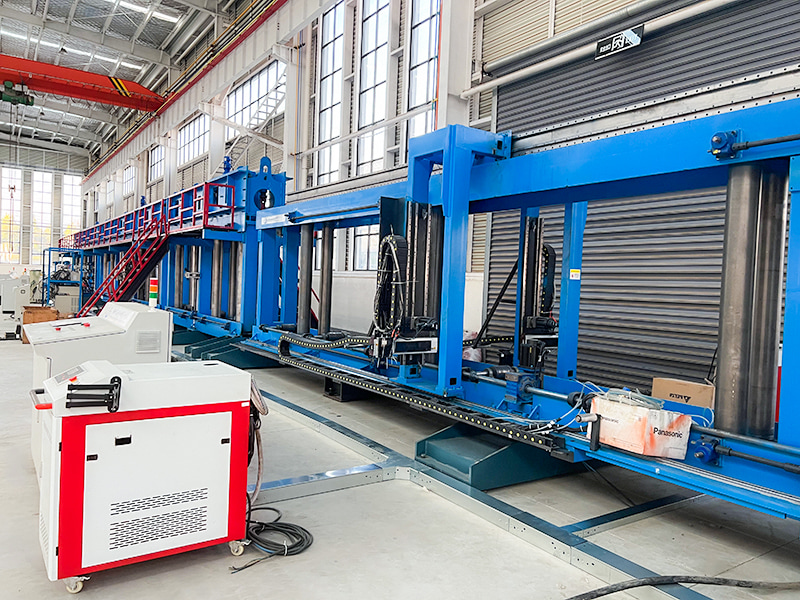

Các thành phần hệ thống thiết bị cốt lõi:

Bộ trang trí hạng nặng: Vòng bi giãn nở thủy lực có thể mang 20-30 tấn thép cuộn (rộng 1,0-1,5m), có điều khiển lực căng servo để tránh biến dạng.

Máy san phẳng áp suất cao chín con lăn: Loại bỏ ứng suất bên trong tấm dày 12 mm, đạt độ thẳng 1mm/㎡ (hiệu chuẩn bằng laser).

Bộ đột dập chính xác cao: Máy đột thủy lực 2000 tấn: Đục đồng thời lỗ bu lông và lỗ xuyên đường ống, hỗ trợ đục lỗ tấm dày 50mm.

Máy tạo hình chất tăng cứng: 24-32 bộ con lăn cacbua (độ cứng HRC62), ép từng bước các sườn hình chữ T/U (dung sai độ sâu ± 0,2mm).

Máy tạo sóng dạng dải: Chuyển đổi tần số servo tạo ra các dạng sóng ngang với bước sóng có thể điều chỉnh (150/200/300mm) và tỷ lệ độ sâu sóng từ 1:8 đến 1:10.

Uốn viền khóa: Máy uốn thủy lực đồng bộ bốn xi-lanh tạo thành các khớp nối tường (góc uốn 90° ±0,5°).

Cắt plasma có chiều dài cố định: Cắt plasma dưới nước (độ dày 12 mm), góc cắt 3 °, không biến dạng nhiệt.

Kiểm tra chất lượng quét 3D: Quét laser so sánh các mô hình BIM để tạo ra các bản đồ đường viền có độ lệch toàn tỷ lệ (độ chính xác 0,1mm).

Hệ thống điều khiển đôi kỹ thuật số: Lập bản đồ thời gian thực về trạng thái thiết bị vật lý, dự đoán độ mòn của cuộn và tự động bù đắp cho nó.

Giá trị ứng dụng của ngành:

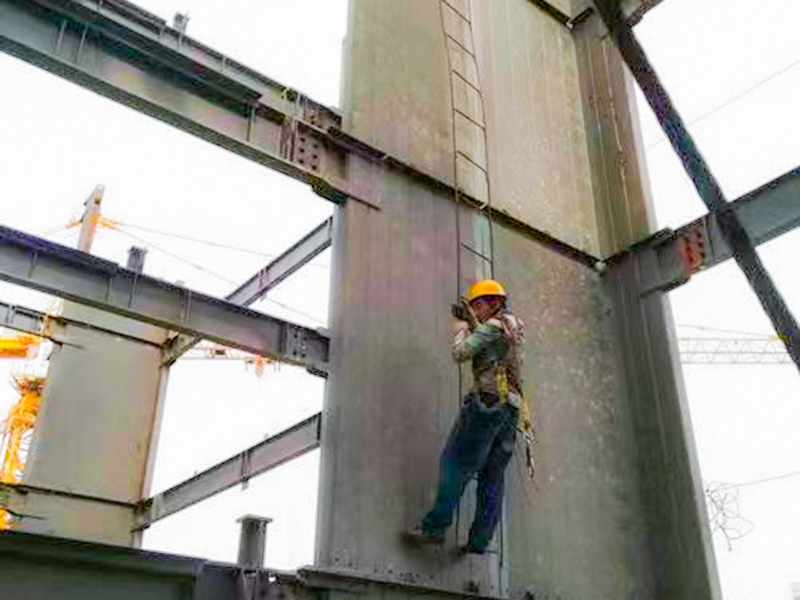

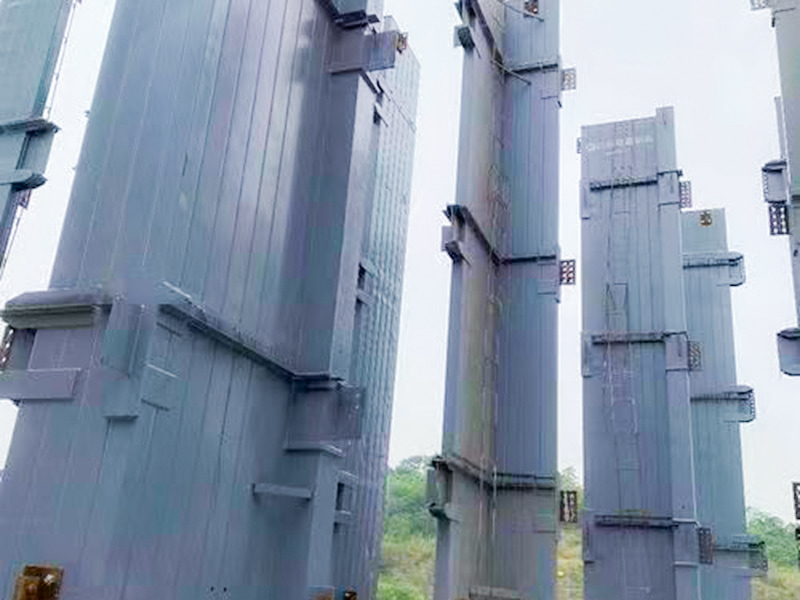

Tòa nhà siêu cao tầng: Trọng lượng giảm 60%, tăng tốc độ xây dựng lõi lên gấp ba lần (trường hợp áp dụng Shanghai Tower).

Khả năng chống địa chấn công nghiệp: Độ cứng ngang của nhà máy điện hạt nhân và hóa chất tăng 200%, đáp ứng điều kiện động đất SL-2.

Chuyển đổi xanh: Giảm lượng carbon 1,2 tấn trên một mét vuông, đạt được điểm chứng nhận LEED.
