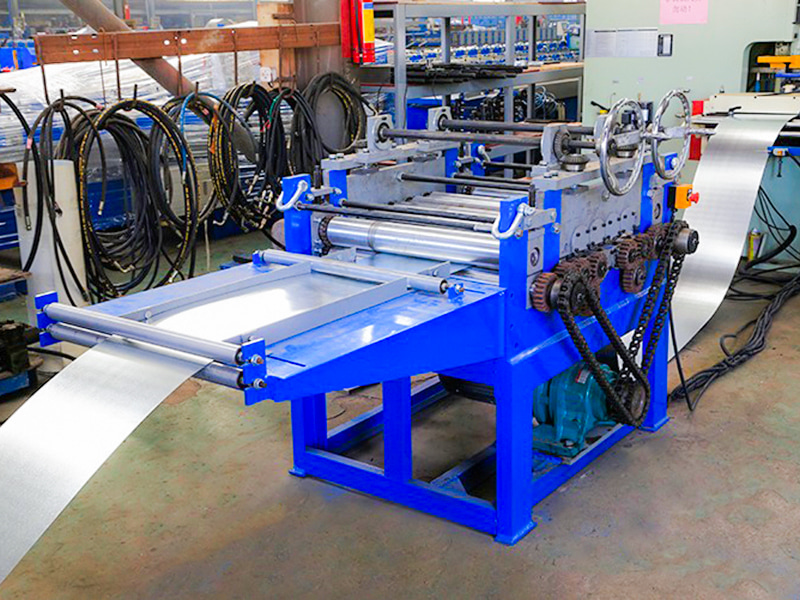

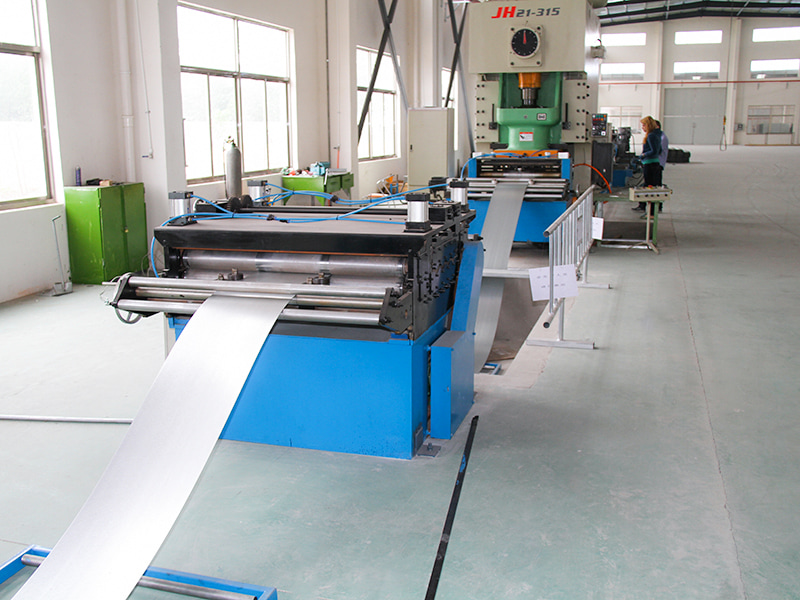

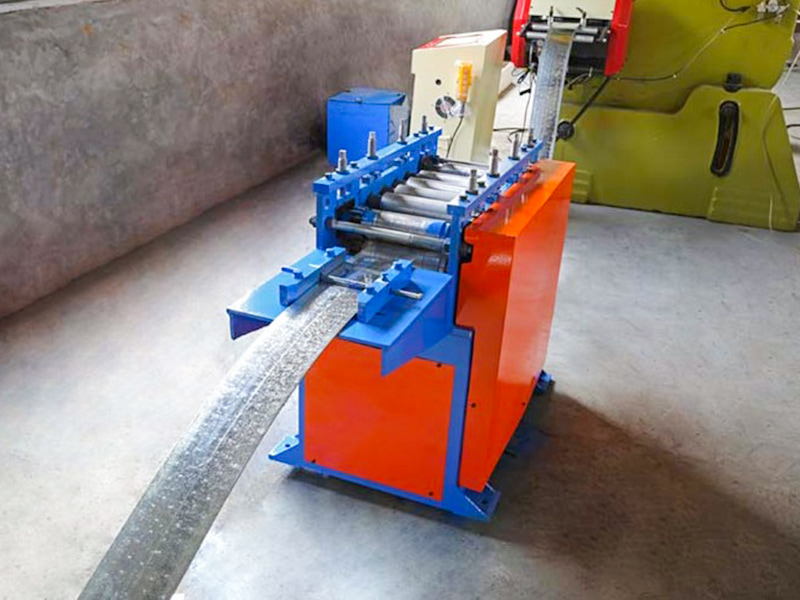

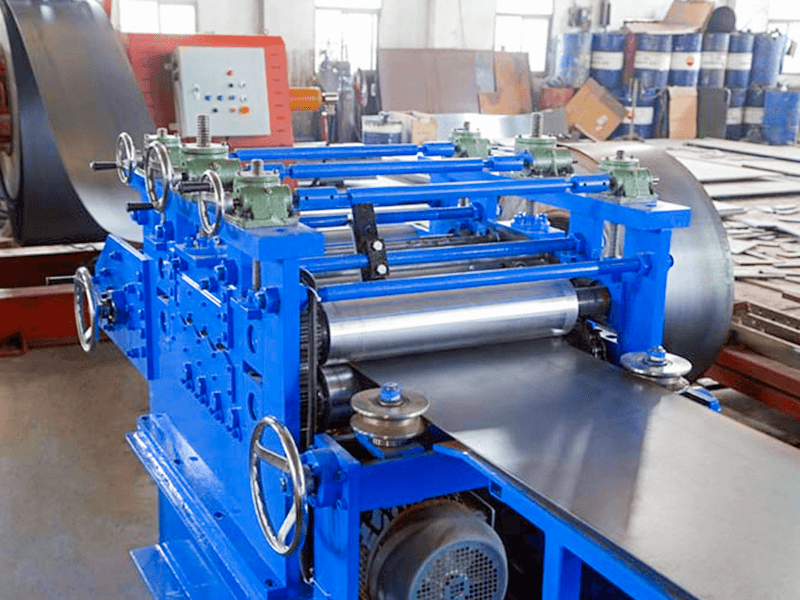

Máy san phẳng cuộn thép (còn được gọi là máy san phẳng hoặc máy ép phẳng) trong dây chuyền sản xuất tạo hình cán nguội là một thiết bị quan trọng được đặt sau máy tháo cuộn và trước máy tạo hình. Nó là một thiết bị tiền xử lý quan trọng để đảm bảo chất lượng sản phẩm cuối cùng. Nhiệm vụ cốt lõi của nó là đưa một dải (tấm) kim loại vẫn còn ứng suất dư, chỗ uốn cong, cạnh gợn sóng và khuyết tật khum sau khi tháo cuộn qua khe cuộn nhiều giai đoạn được kiểm soát chính xác, khiến dải này phải chịu một loạt biến dạng uốn ngược giảm dần (làm phẳng và làm thẳng). Điều này giúp loại bỏ một cách hiệu quả các đường cong ban đầu, các cạnh lượn sóng và ứng suất bên trong cuộn dây, dẫn đến trạng thái phẳng, thẳng và không bị căng thẳng. Điều này cung cấp nguyên liệu thô đủ tiêu chuẩn để tạo hình chính xác, cắt theo chiều dài hoặc đục lỗ tiếp theo.
Jiangyin Hailong Machinery Factory là Máy san lấp mặt bằng cuộn thép Nhà cung cấp tại Trung Quốc. Với hơn 1200 mối quan hệ khách hàng, chúng tôi phục vụ nhiều ngành công nghiệp với thiết bị tạo hình cuộn tùy chỉnh, cung cấp Máy san lấp mặt bằng cuộn thép để bán.
Cấu trúc cơ bản:
Khung: Một cấu trúc khung chắc chắn.
Bộ con lăn làm thẳng trên/dưới: Thành phần cốt lõi. Thông thường, nó bao gồm nhiều con lăn hình trụ được sắp xếp theo mô hình so le (thường thấy ở các số lẻ, chẳng hạn như 9, 11, 13, 15, 17 hoặc 21).
Con lăn trên: Thường được gắn trên một thanh ngang có thể điều chỉnh hoàn toàn, một số hoặc tất cả có thể được điều chỉnh độc lập (sử dụng tay quay hoặc động cơ).
Con lăn dưới: Thường được cố định hoặc chỉ có một vài con lăn có thể điều chỉnh được. Con lăn truyền động (được dẫn động bằng động cơ thông qua hộp giảm tốc hoặc hộp số) thường nằm ở hàng dưới.
Điều chỉnh khoảng cách: Điều khiển bằng tay, bằng điện hoặc thủy lực, cơ chế này điều chỉnh chính xác áp suất đi xuống của các con lăn phía trên so với các con lăn phía dưới (tức là áp suất làm thẳng/áp suất làm thẳng). Máy có độ chính xác cao cho phép điều chỉnh độc lập từng con lăn phía trên.
Hệ thống truyền động: Động cơ, hộp giảm tốc, khớp nối và hộp phân phối bánh răng quay một số hoặc tất cả các con lăn phía dưới, kéo dải về phía trước. Hệ thống này thường được đồng bộ hóa với tốc độ dây chuyền sản xuất.
Thiết bị dẫn hướng: Con lăn dẫn hướng bên hoặc tấm dẫn hướng thường được lắp đặt ở đầu vào và đầu ra để ngăn dải bị lệch.
Con lăn dự phòng (Tùy chọn): Đối với máy làm thẳng tấm rộng hoặc dày, con lăn hỗ trợ được lắp đặt ở phía sau (không hoạt động) của cuộn phôi để tránh độ lệch quá mức.
Hệ thống bôi trơn: Bôi trơn ổ lăn.
Vỏ bảo vệ: Cung cấp sự bảo vệ an toàn.
| loại | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Chiều rộng (mm) | 200 | 300 | 400 | 500 | 600 |
| Độ dày (mm) | 1.0 ～ 6.0 | ||||
| Giảm tốc | 1:30 | ||||
| Công suất động cơ (HP) | 5 | 5 | 7 | 7 | 7 |
| Phương pháp điều chỉnh | bánh giun | ||||
| Điều chỉnh tốc độ | Điều chỉnh tốc độ tần số thay đổi | ||||
| San lấp mặt bằng cuộn Dia. | ￠90×7 (Trên 4 Xuống 5) | ||||
| Sức mạnh (V) | AC 3Ph 380V | ||||
| Kích thước máy (L×W×H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Trọng lượng máy (Kg) | 430 | 550 | 670 | 800 | 900 |
