Máy tạo hình cuộn tấm lợp tốc độ cao

Chức năng cốt lõi và tính năng kỹ thuật:

1. Tạo hình liên tục tốc độ cao

Tốc độ vận hành: 30-150 m/phút (gấp 3-5 lần so với máy tạo hình cuộn thông thường)

Dẫn động: Động cơ servo điều khiển đồng bộ (mỗi cuộn được dẫn động độc lập)

Ưu điểm: 5.000-15.000 m2 tấm mái có thể sản xuất trong 8 giờ, đáp ứng yêu cầu thi công nhanh chóng của các dự án quy mô lớn.

2. Kiểm soát mặt cắt có độ chính xác cao

Độ chính xác định hình: ±0,5mm/mét (Đảm bảo các mối nối mái chặt chẽ)

Công nghệ chủ chốt:

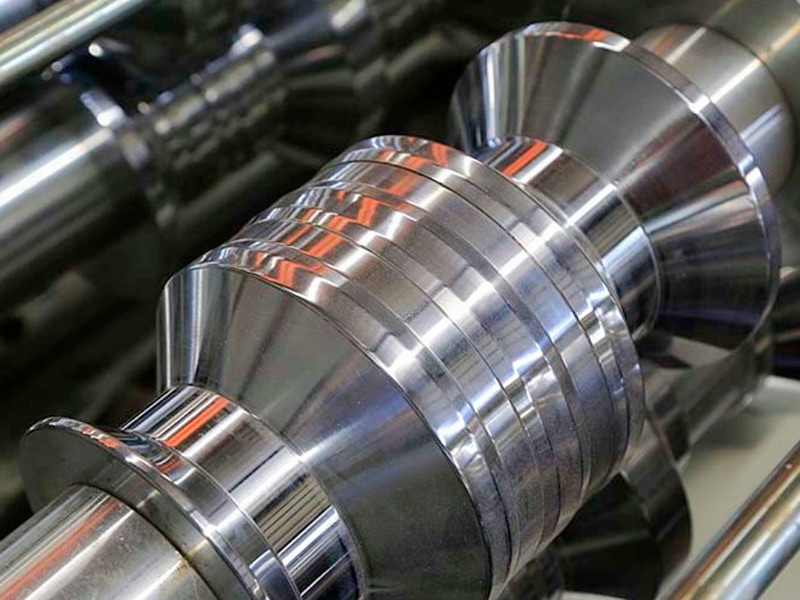

Mài CNC con lăn (Độ chính xác ± 0,01mm)

Hệ thống phản hồi vòng kín đo độ dày bằng laser trực tuyến (Bù thời gian thực cho biến động độ dày tấm)

Định vị ngang thủy lực động (Ngăn chặn độ lệch)

3. Tự động hóa thông minh

Hệ thống thay đổi khuôn tự động (Tùy chọn): Chuyển đổi giữa các loại tấm khác nhau (ví dụ: 760 → 820) trong vòng 15 phút.

Giám sát từ xa IoT: Thu thập dữ liệu theo thời gian thực (tốc độ, tỷ lệ lỗi, đầu ra) và hỗ trợ quản lý thiết bị di động.

Hệ thống bôi trơn tự động: Xịt chính xác chất bôi trơn lên con lăn để giảm mài mòn.

Cấu trúc cốt lõi:

Bộ phận san phẳng cuộn: Máy ép phẳng 17 con lăn thủy lực (loại bỏ ứng suất cuộn, đảm bảo sai số độ phẳng 1mm/m2 ở đầu và cuối tấm)

Bộ nạp servo: Bộ mã hóa con lăn chụm, độ chính xác cấp liệu ± 0,3mm (đảm bảo vị trí cắt chính xác ở mỗi phần)

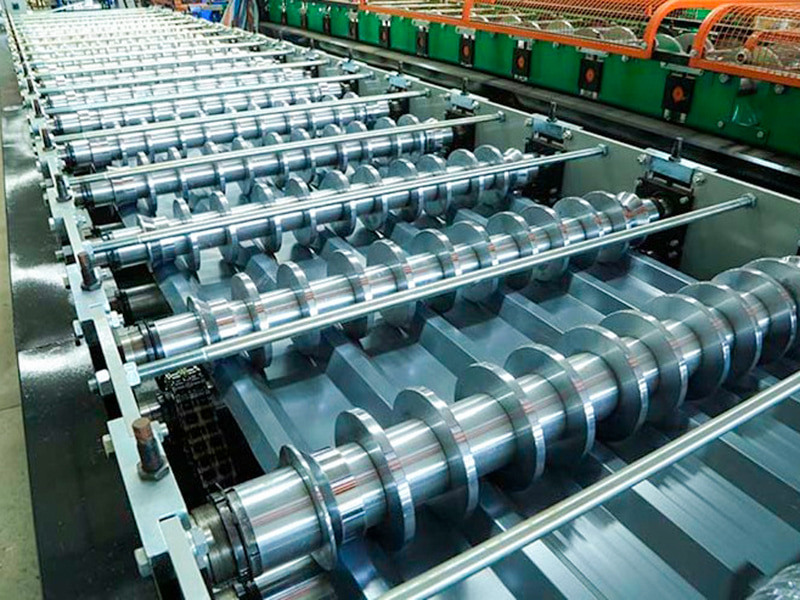

Máy tạo hình (Bộ phận lõi): 20-30 bộ con lăn được sắp xếp theo mô hình bậc thang, được chia thành các phần tạo hình thô, hoàn thiện và định cỡ

Hệ thống cắt thủy lực: Cắt bay/cắt khí nén (không dừng trong quá trình cắt, lưỡi cắt 0,1mm)

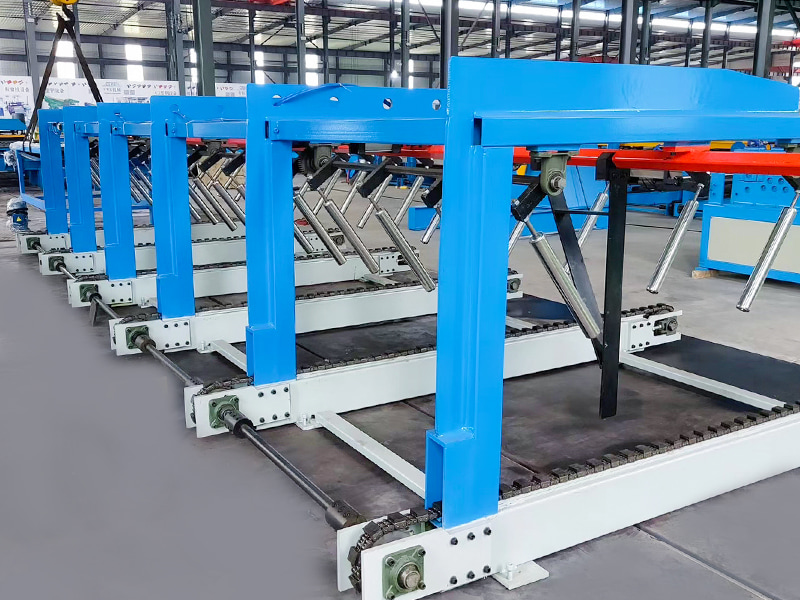

Hỗ trợ xả: Khung định hình băng tải tần số thay đổi (ngăn ngừa trầy xước và tích tụ các tấm thành phẩm)

Tủ điều khiển: PC công nghiệp PLC (Siemens 1500 series), hỗ trợ truy cập cơ sở dữ liệu vật liệu tấm
