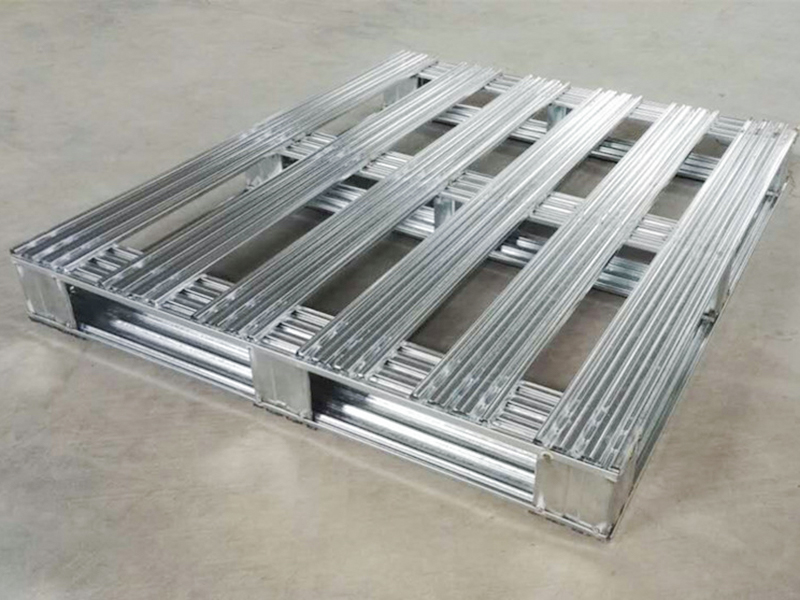

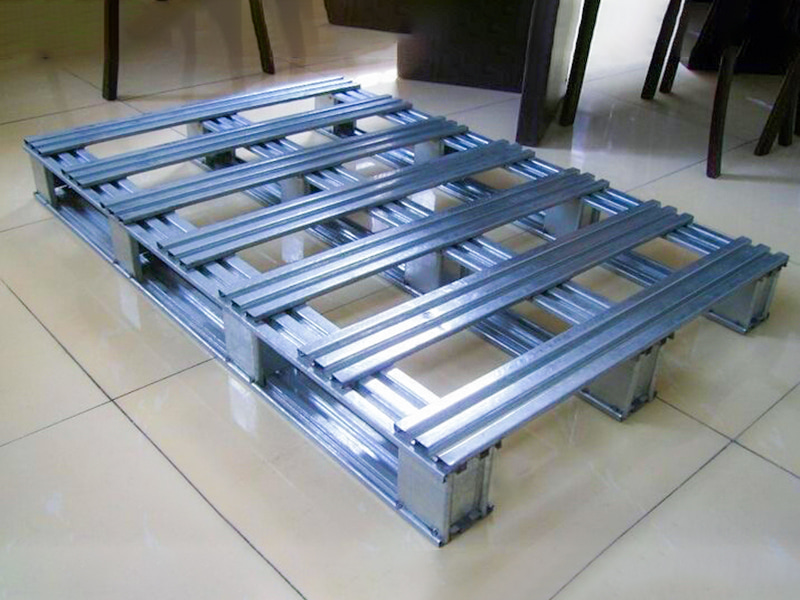

Máy tạo hình cuộn định hình Pallet là một thiết bị cán thông minh được sử dụng đặc biệt để sản xuất các bộ phận cốt lõi của pallet hoàn toàn bằng thép trong hệ thống hậu cần và kho bãi. Nó liên tục uốn nguội các cuộn thép cường độ cao (Q235/Q345, dày 1,0-2,0mm) thành các biên dạng được tiêu chuẩn hóa như cột, dầm và cốt thép tấm thông qua nhiều con lăn cường độ cao, đạt được khả năng chịu tải cao, tuổi thọ dài và lắp ráp pallet nhanh chóng theo mô-đun.
Jiangyin Hailong Machinery Factory là Máy tạo hình cuộn hồ sơ pallet Nhà cung cấp tại Trung Quốc. Với hơn 1200 mối quan hệ khách hàng, chúng tôi phục vụ nhiều ngành công nghiệp với thiết bị tạo hình cuộn tùy chỉnh, cung cấp Máy tạo hình cuộn hồ sơ pallet để bán.
Chức năng cốt lõi và tính năng kỹ thuật:
(1). Kết cấu chịu lực siêu bền
Gia cố tấm: gân sóng hình Ω (cao 15-25mm), tăng độ cứng khi uốn tấm lên 300%.
Khóa dầm: thiết kế rãnh đuôi én tự khóa, khả năng chống rút phích cắm ≥5kN (không cần hàn/bu lông).
(2). Quá trình chống ăn mòn hiệu quả cao
Vật liệu cơ bản: thép tấm mạ kẽm nhúng nóng (lớp kẽm ≥80μm)
Lớp phủ epoxy phun tĩnh điện trực tuyến (độ dày ≥60μm), khả năng chống ăn mòn phun muối ≥1000 giờ.
(3). Sản xuất linh hoạt thông minh
Hệ thống thay đổi con lăn nhanh: chuyển đổi thông số kỹ thuật của pallet (1200×800/1200×1000mm) chỉ mất 20 phút.
Đánh dấu mã hóa bằng laser: tự động khắc mức tải (mức A/B/C) và mã QR lô sản xuất.
Thành phần hệ thống cốt lõi của thiết bị:
Bộ tháo cuộn thủy lực: ổ trục giãn nở thủy lực chịu tải 5 tấn cuộn thép, độ chính xác hiệu chỉnh EPC ± 0,3mm.

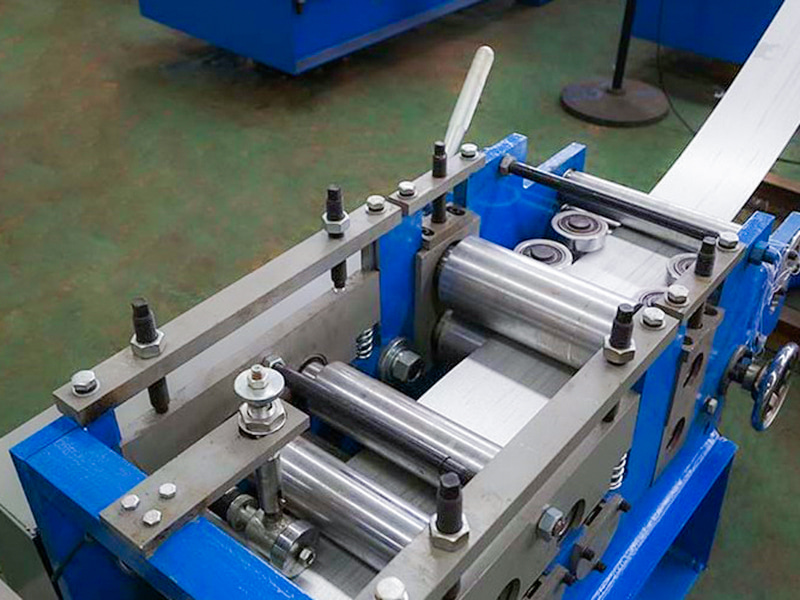

Máy san phẳng cường độ cao: 9 con lăn làm thẳng các tấm dày 2,0 mm để loại bỏ hiện tượng cong hình liềm (độ thẳng 1mm/m).

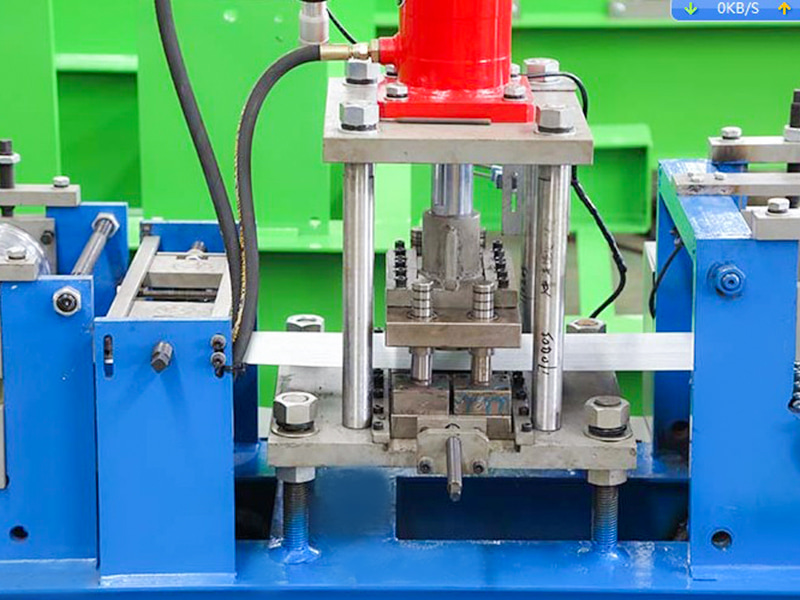

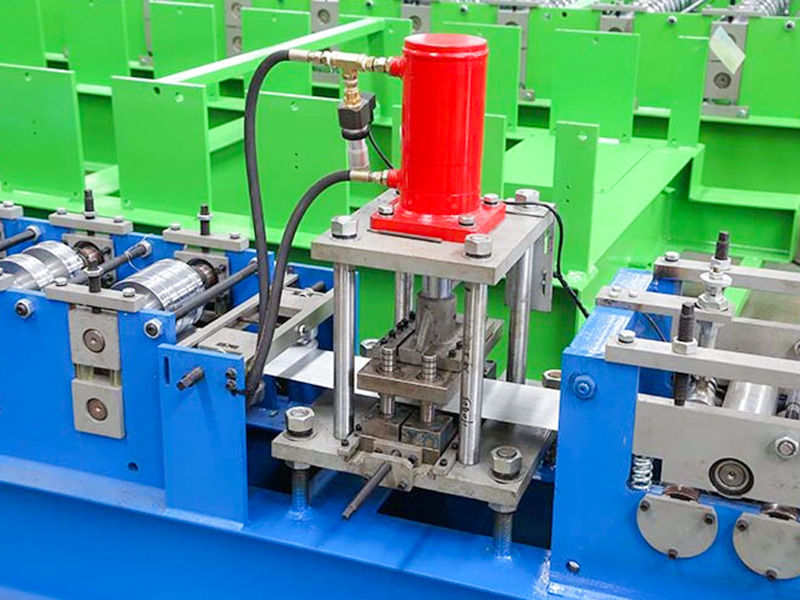

Bộ đột dập chính xác: Đột khuôn servo đồng bộ hóa quá trình đột:
• Lỗ nối cột (Φ12 ± 0,1mm)
• Lỗ xe nâng (100×50 ± 0,2mm).

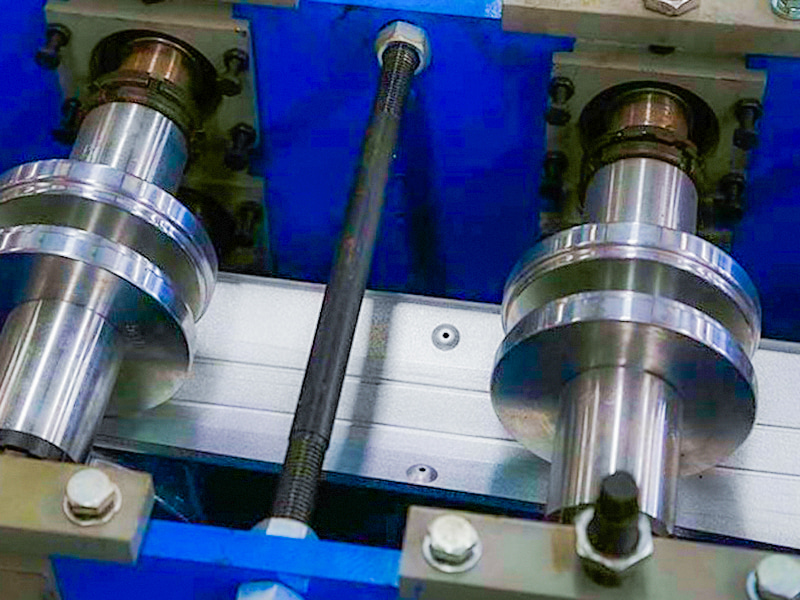

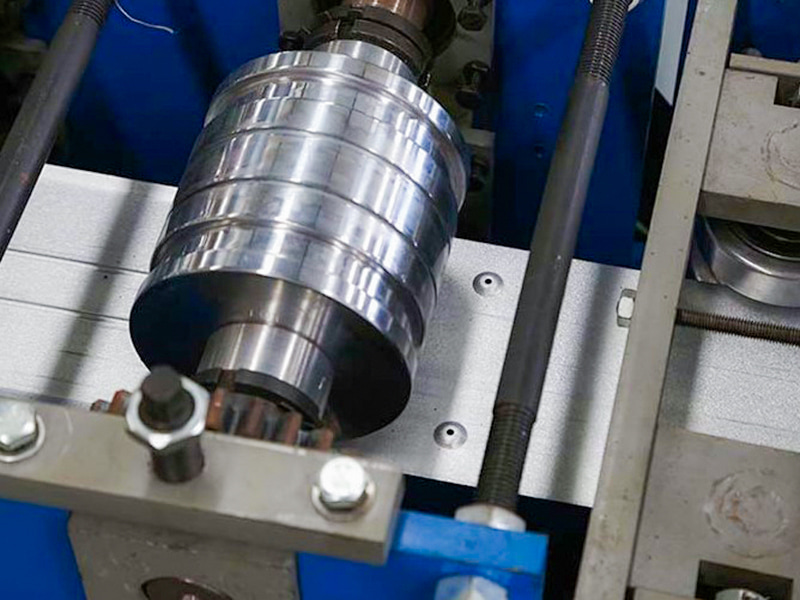

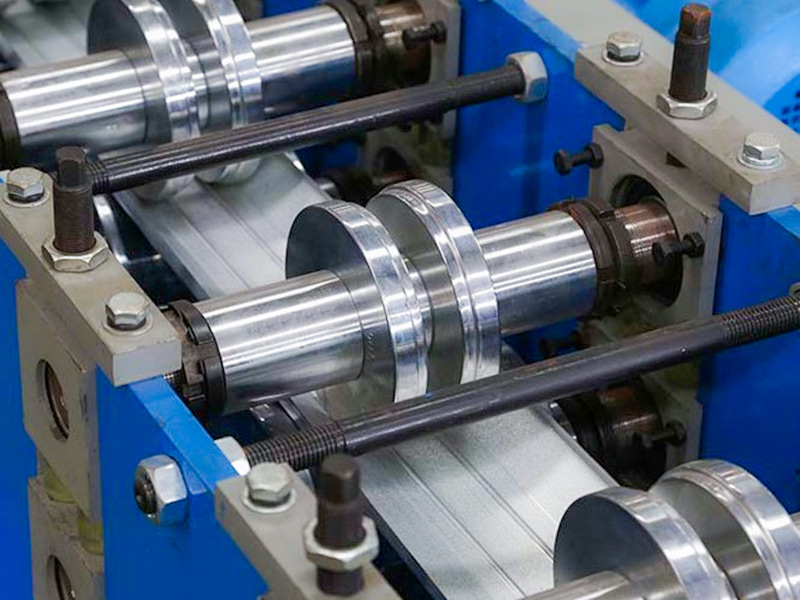

Máy tạo hình mặt cắt phức hợp (Mô-đun lõi): 18-22 bộ con lăn cacbua (SKD11), thực hiện ép từng bước
Phun tĩnh điện trực tuyến: Tỷ lệ thu hồi bột ≥ 98%, nhiệt độ bảo dưỡng lớp phủ 200°C ± 5°C (độ bám dính 0).
Cắt theo chiều dài bằng servo: Cắt bằng cưa bay (độ nghiêng cắt ≤ 0,5°), phạm vi chiều dài 0,5-2,5m (dung sai ± 0,3mm).
Robot xếp hàng thông minh: Xác định trực quan các loại biên dạng, phân loại và xếp chồng (cột/dầm/tấm trong các kho riêng biệt.
Hệ thống điều khiển đôi kỹ thuật số: Giám sát thời gian thực về áp suất và nhiệt độ con lăn, dự đoán chu kỳ bảo trì và duy trì tỷ lệ thời gian ngừng hoạt động ≤ 0,5%.
Giá trị ứng dụng của ngành:
Giảm chi phí và cải thiện hiệu quả: Công suất sản xuất một dây chuyền đạt 50-80 mét mỗi phút, nhanh hơn 15 lần so với quy trình hàn, giảm 40% chi phí sản xuất.
Tối ưu hóa không gian: Thiết kế có thể lồng vào nhau (các pallet trống có thể xếp chồng lên nhau ≥ 5 lớp), tiết kiệm 60% không gian lưu trữ.
| Thông số kỹ thuật | ||
| Mục | tham số | Nhận xét |
| Đế máy | Thép dầm chữ I tiêu chuẩn quốc gia số 40 | Cấu trúc hàn tổng thể |
| Vật liệu con lăn | Thép Cr12MoV | Làm cứng chân không |
| Trục chính | φ75,40Cr | Làm cứng và ủ |
| Thành lập nhóm | 20 | |
| Công suất động cơ chính | 18,5KW, dòng K | |
| Hộp số truyền động chính | Xích & Bánh răng | |

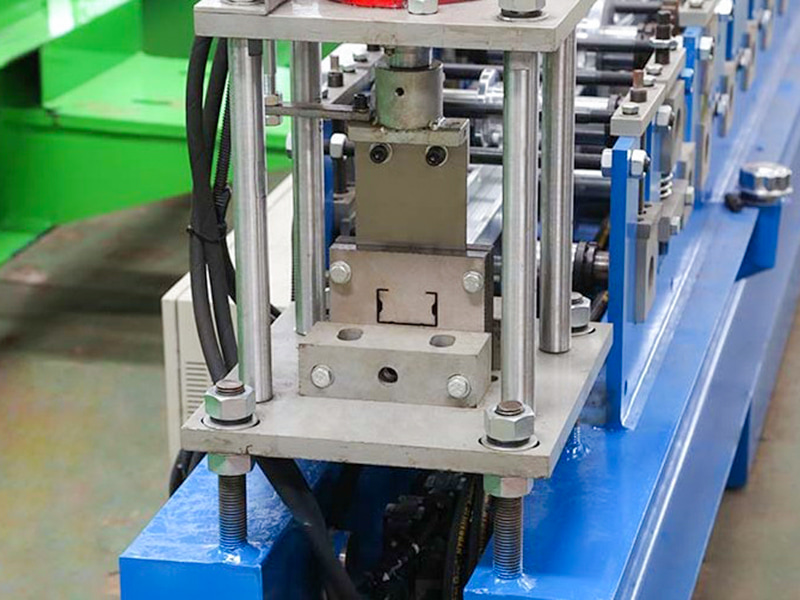

| Chế độ cắt | Cắt thủy lực | Công suất động cơ trạm thủy lực là 22 KW |
| Chế độ đấm | Thiết bị đục lỗ | |
| Máy tháo cuộn | Tải 5 tấn, với nền tảng tải | Công suất động cơ trạm thủy lực là 2,2 KW |
| Hệ thống điều khiển | PLC Siemens/Schneider | |
| Hệ thống thủy lực | Thương hiệu BeiJin Huade | |
| Tổng chiều dài dây chuyền sản xuất | Khoảng 28 mét | |
| Trọng lượng thiết bị | Khoảng 8 tấn | |
| Độ dày nguyên liệu | 1,0-2,0mm | Cuộn mạ kẽm Q235 |
| Tốc độ sản xuất | 156~20m/phút | |
