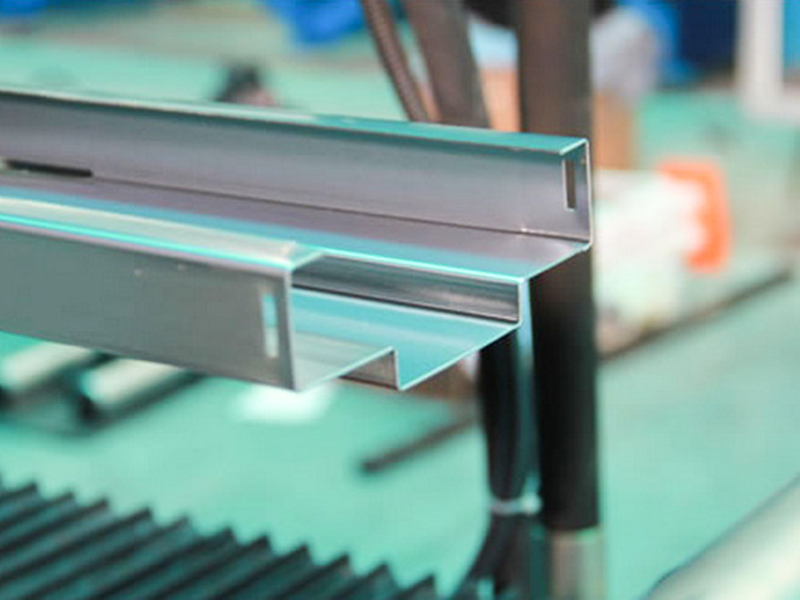

Máy tạo hình cuộn khung cửa là máy uốn nguội và cán nguội được thiết kế đặc biệt để sản xuất khung cửa và cửa sổ (như khung cửa thép an ninh, cửa chống cháy, cửa gara và cửa công nghiệp). Nó sử dụng nhiều con lăn chính xác để uốn nguội liên tục dải kim loại (thường là thép mạ kẽm, thép mạ màu, thép không gỉ hoặc hợp kim nhôm) để tạo ra các mặt cắt ngang kín hoặc nửa kín phức tạp cần thiết cho khung cửa một cách hiệu quả và chính xác.
Jiangyin Hailong Machinery Factory là Máy tạo hình khung cửa Nhà cung cấp tại Trung Quốc. Với hơn 1200 mối quan hệ khách hàng, chúng tôi phục vụ nhiều ngành công nghiệp với thiết bị tạo hình cuộn tùy chỉnh, cung cấp Máy tạo hình khung cửa để bán.
Thành phần cốt lõi:

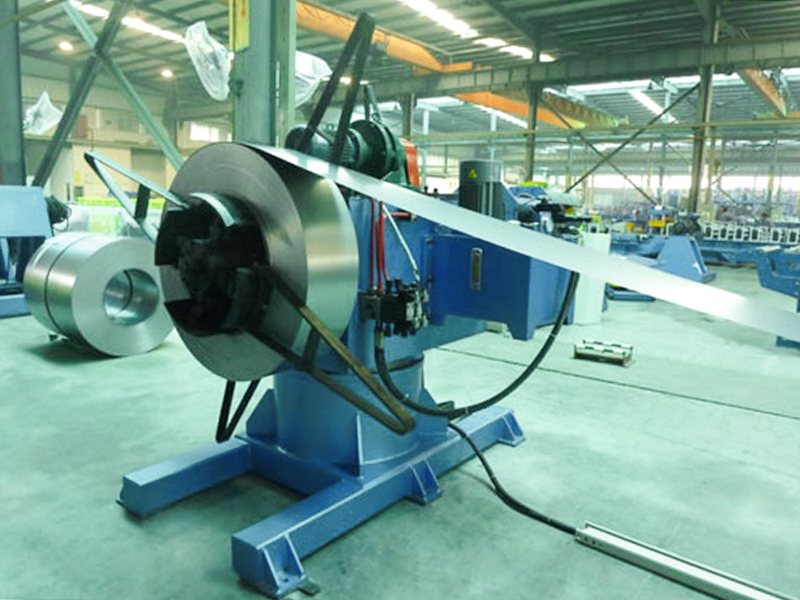

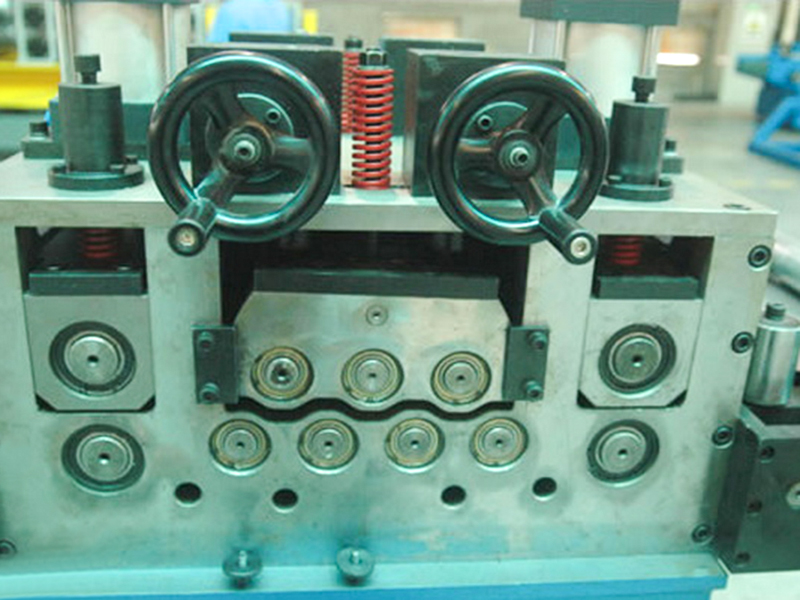

Máy tháo cuộn và Leveler: Tháo cuộn kim loại và loại bỏ ứng suất uốn, đảm bảo sự chuyển tiếp suôn sẻ vào khu vực tạo hình.

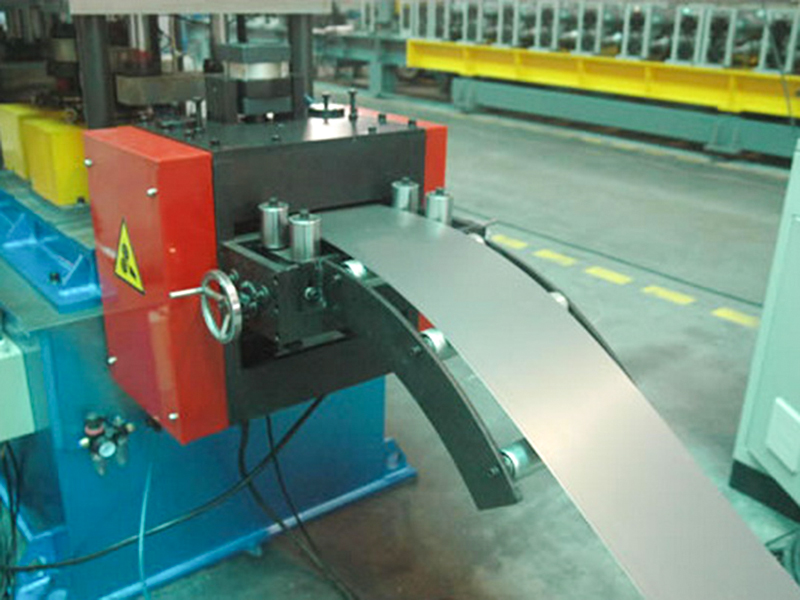

Bộ nạp dẫn hướng: Dẫn hướng chính xác dải vào bộ cuộn đầu tiên để tránh bị lệch.

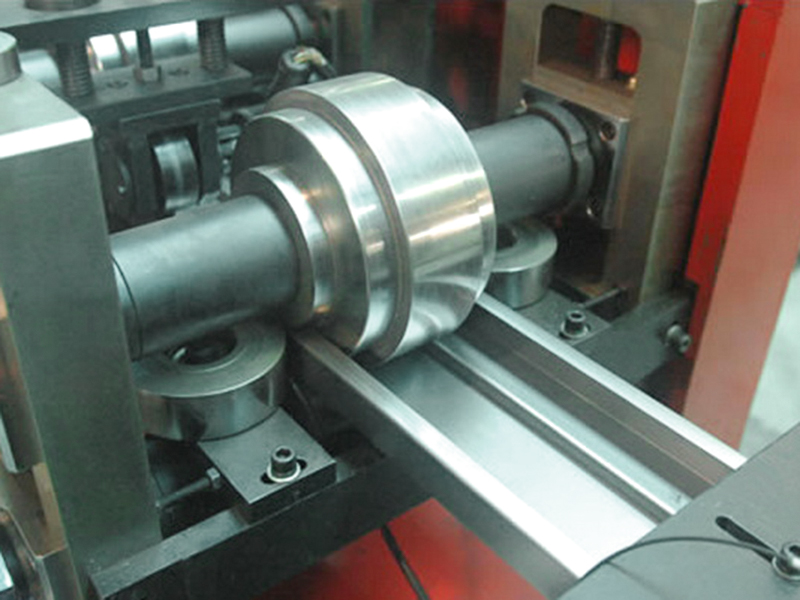

Bộ phận định hình chính (Thành phần lõi): Nhiều bộ cuộn được sắp xếp theo trình tự quy trình tuần tự để cuộn dần tấm phẳng vào mặt cắt khung cửa.

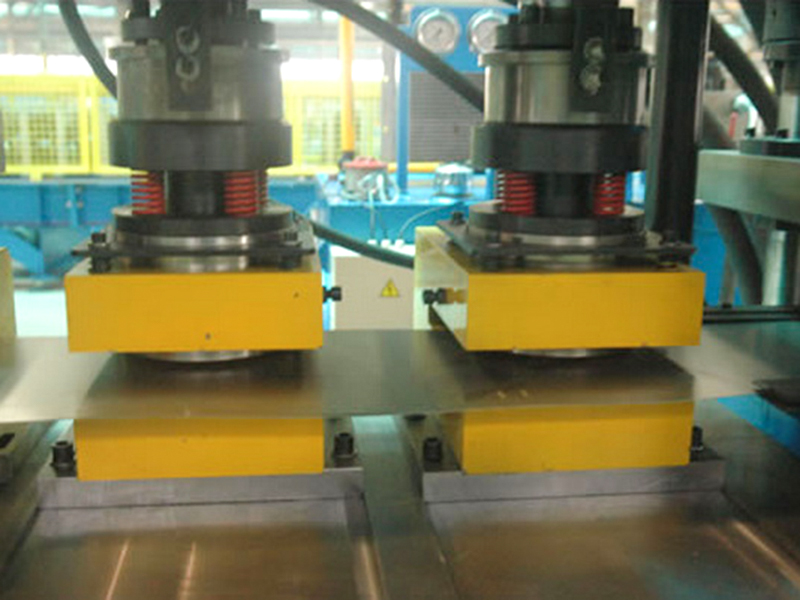

Bộ đột lỗ nội tuyến (Tùy chọn): Đục lỗ khóa, lỗ bản lề hoặc lỗ thoát nước đồng thời trong quá trình tạo hình, giảm các bước tiếp theo.

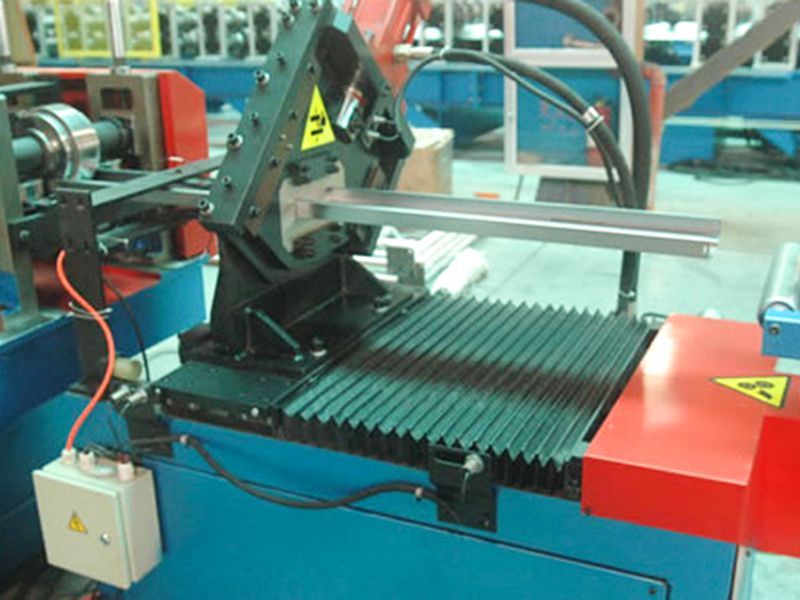

Hệ thống cắt servo: Cắt theo dõi có độ chính xác cao (cưa bay/cắt thủy lực), mang lại đường cắt mịn, không có gờ với sai số chiều dài ≤±0,5mm.
Xe xếp tự động: Xếp chồng hoặc vận chuyển các khung cửa đã hoàn thiện, hỗ trợ đếm và đóng gói.
Hệ thống điều khiển PLC với thao tác trên màn hình cảm ứng: Đặt tham số (độ dài/tốc độ/số lượng), theo dõi trạng thái vận hành theo thời gian thực và thực hiện chẩn đoán lỗi.
Giá trị ứng dụng của ngành:
Thay thế các quy trình truyền thống: Thay thế việc uốn và hàn thủ công, giảm các bước và chi phí trên 30%.
Cải thiện tính nhất quán: Sản xuất tự động giúp loại bỏ lỗi của con người và đảm bảo khả năng thay thế lẫn nhau của các khung cửa khối lượng lớn.
Tăng cường hiệu suất kết cấu: Quá trình đông cứng khi gia công nguội làm tăng độ bền biên dạng, kéo dài tuổi thọ của cửa ra vào và cửa sổ.
| Thông số kỹ thuật | ||
| Mục | tham số | Nhận xét |
| Đế máy | Thép dầm chữ I tiêu chuẩn quốc gia số 40 | Cấu trúc hàn tổng thể |
| Vật liệu con lăn | Cr12MoV | Làm cứng chân không |
| Trục chính | φ75,45# Thép | Làm cứng và ủ |
| Thành lập nhóm | 15 | |
| Công suất động cơ chính | 7,5KW | |
| Phương pháp lái xe | Ổ đĩa xích đôi 1,2 inch | |
| Chế độ cắt | Cắt thủy lực | Công suất động cơ trạm thủy lực là 11KW |
| Chế độ đấm | Đấm thủy lực | |
| Uncoiler | Tải 5 tấn, với nền tảng tải | Công suất động cơ trạm thủy lực là 2,2KW |
| Hệ thống điều khiển | PLC Siemens/Schneider | |
| Hệ thống thủy lực | Thương hiệu BeiJin Huade | |

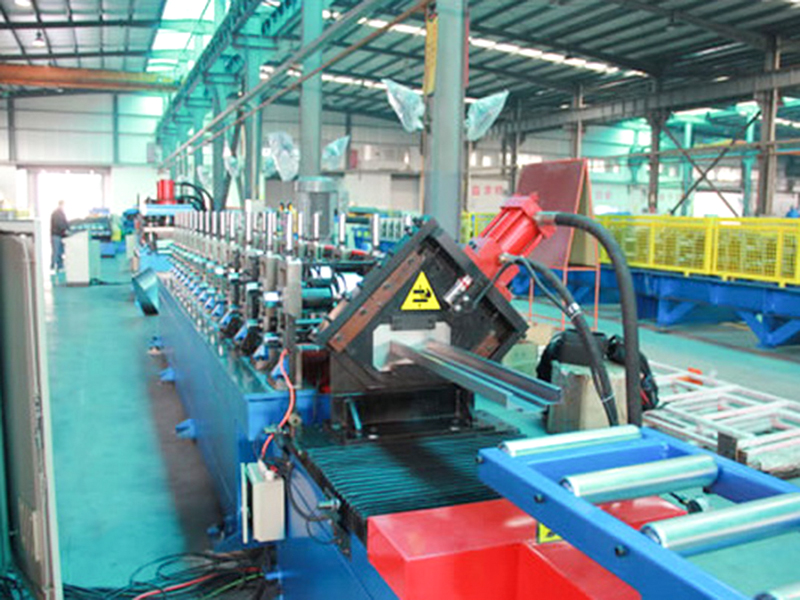

| Tổng chiều dài dây chuyền sản xuất | Khoảng 18 mét | |
| Trọng lượng thiết bị | Khoảng 5 tấn | |
| Độ dày nguyên liệu | 0,6-1,2mm | Cuộn mạ kẽm Q235 |
| Tốc độ sản xuất | Trên 25m/phút | |
