Các thành phần cốt lõi thường bao gồm:
Loader/Máy tháo cuộn: Tải và tháo cuộn dây kim loại.
Thiết bị dẫn hướng/làm thẳng: Đảm bảo dải đi thẳng vào khu vực tạo hình.

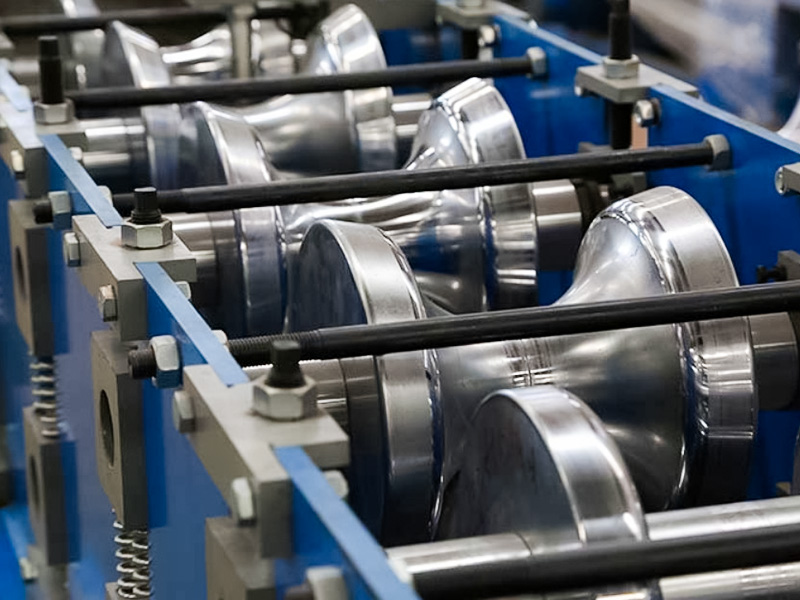

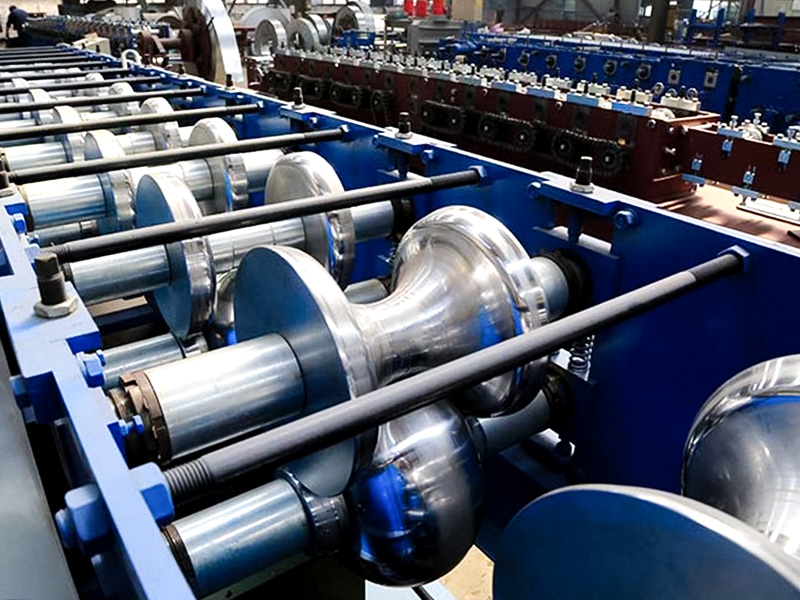

Khung định hình đa tiêu chuẩn: Thành phần lõi, mỗi khung chứa một hoặc nhiều cặp con lăn định hình trên và dưới, có nhiệm vụ uốn cong dần kim loại.

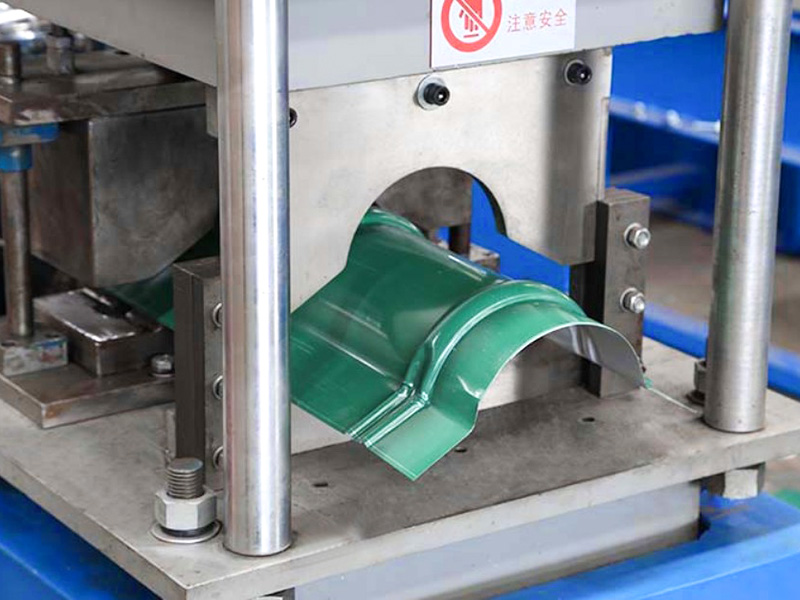

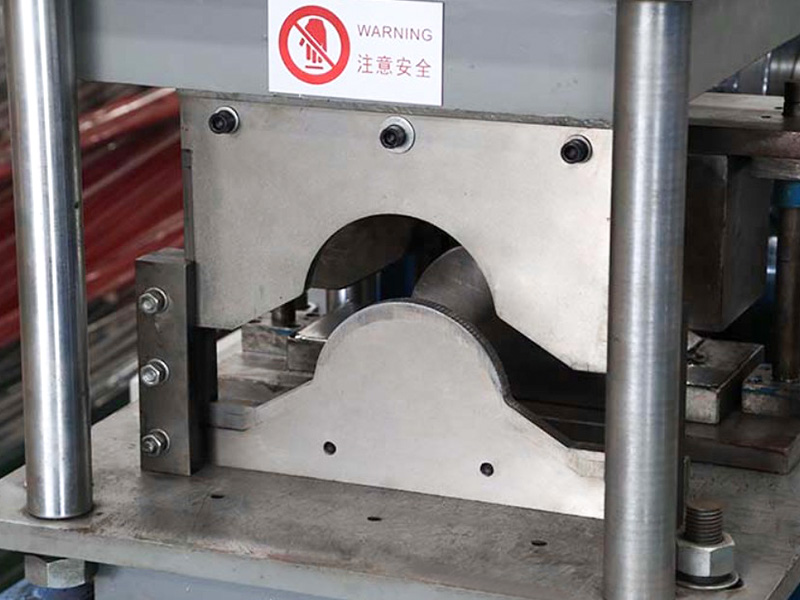

Thiết bị cắt: Thông thường, máy cắt bay thủy lực hoặc máy cắt dừng sẽ cắt chính xác tấm theo chiều dài mong muốn khi nó tiếp tục di chuyển.
Hệ thống xả/xếp chồng: Thu thập và xếp chồng các tấm đã tạo hình và cắt.

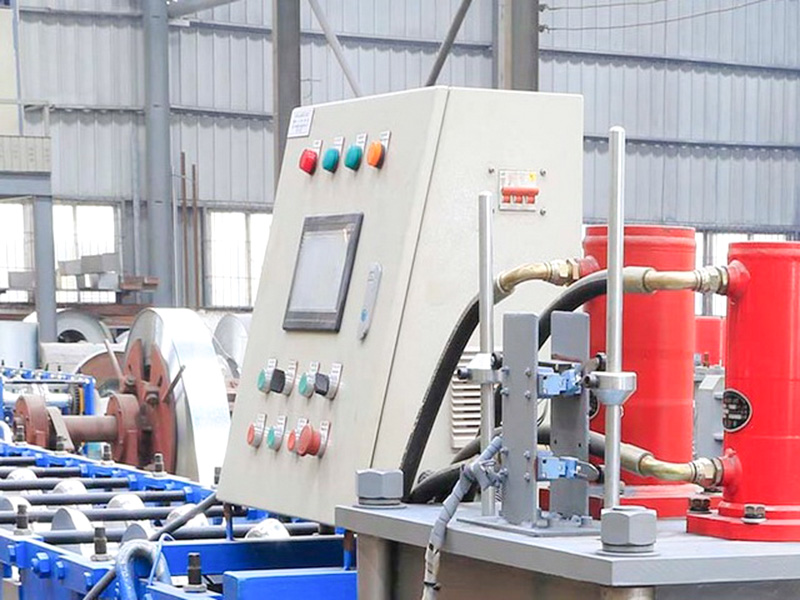

Hệ thống điều khiển (PLC): Kiểm soát tốc độ vận hành, chiều dài cắt và đếm của toàn bộ dây chuyền sản xuất.
| Thông số kỹ thuật | ||
| Mục | tham số | Nhận xét |
| Đế máy | Thép dầm chữ I tiêu chuẩn quốc gia số 45 | Cấu trúc hàn tổng thể |
| Vật liệu con lăn | Thép 45 # chất lượng cao | Gia công tinh xảo, làm nguội, phủ Chrome cứng |
| Trục chính | φ75,45# Thép | Gia công tinh, dập tắt |
| Thành lập nhóm | 14 | |
| Công suất động cơ chính | 5,5KW | |
| Phương pháp lái xe | Ổ đĩa xích | |
| Chế độ cắt | Cắt thủy lực | Công suất động cơ trạm thủy lực là 4.0KW |
| Lưỡi cắt | Cr12MoV | Làm nguội, HRC58-62 |
| Uncoiler | Tải 5 tấn, với nền tảng tải | Công suất động cơ trạm thủy lực là 2,2KW |
| Hệ thống điều khiển | PLC Siemens/Schneider | |
| Hệ thống thủy lực | Thương hiệu BeiJin Huade | |
| Tổng chiều dài dây chuyền sản xuất | Khoảng 18 mét | |
| Trọng lượng thiết bị | Khoảng 6 tấn | |
| Độ dày nguyên liệu | 0,4-0,6mm | Cuộn mạ kẽm Q235 |
| Tốc độ sản xuất | 12~15m/phút | |
