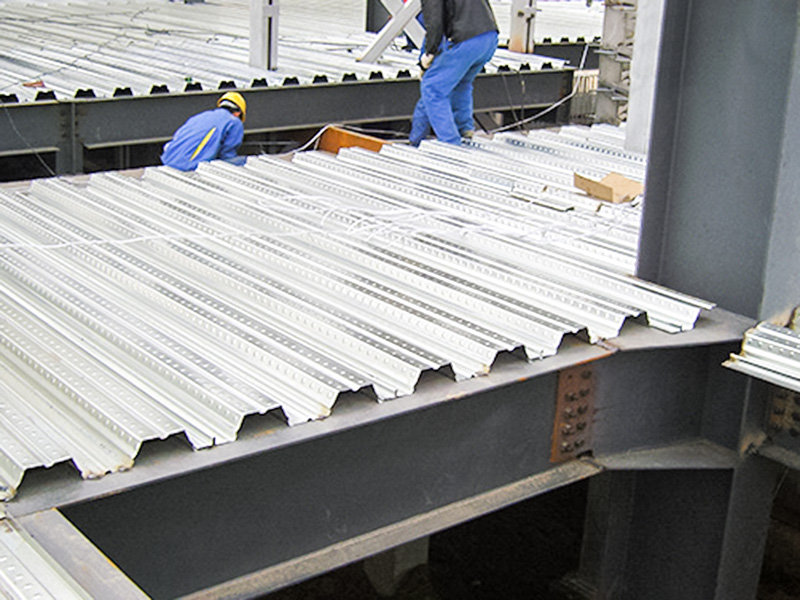

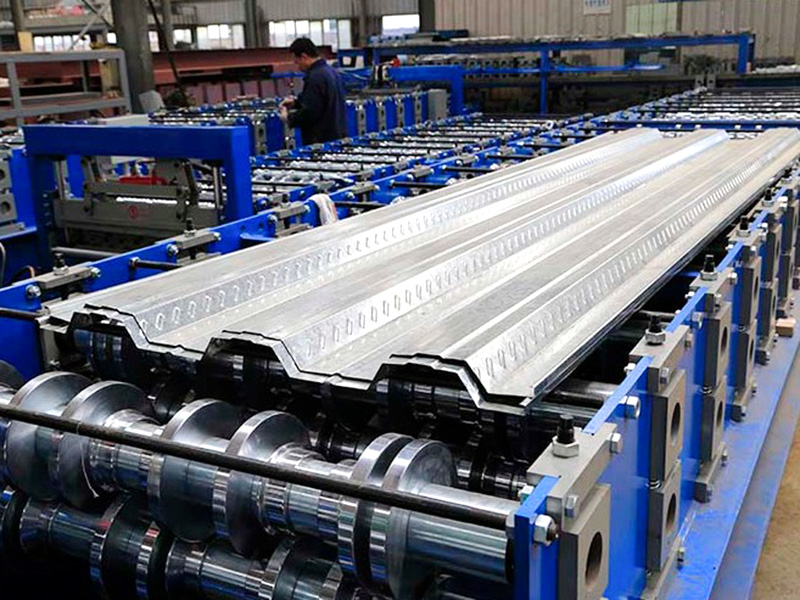

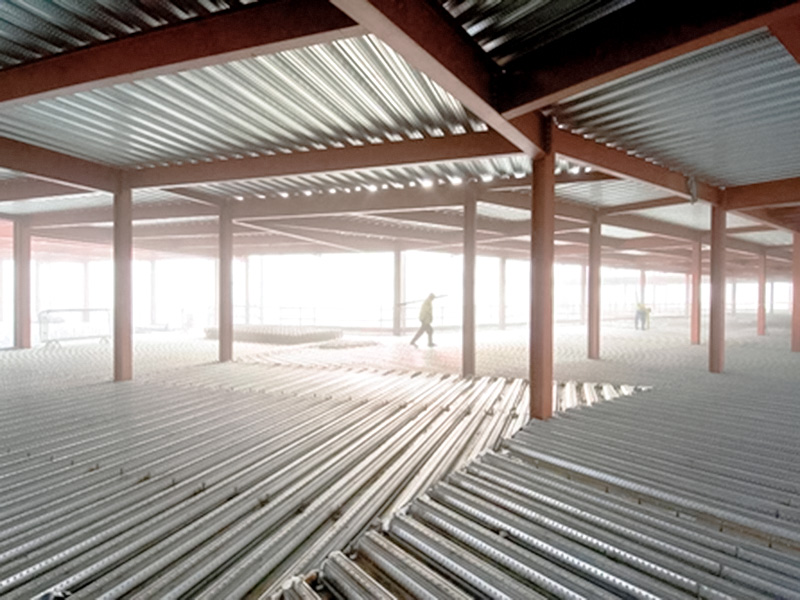

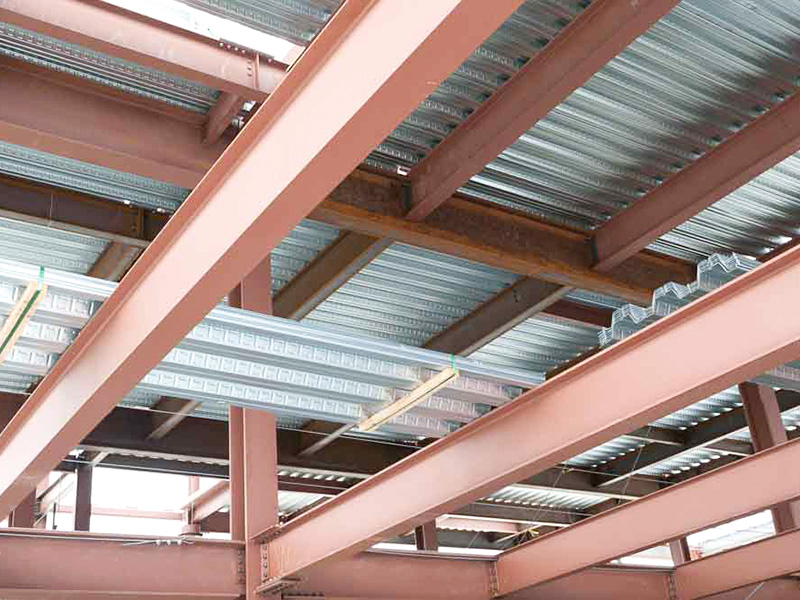

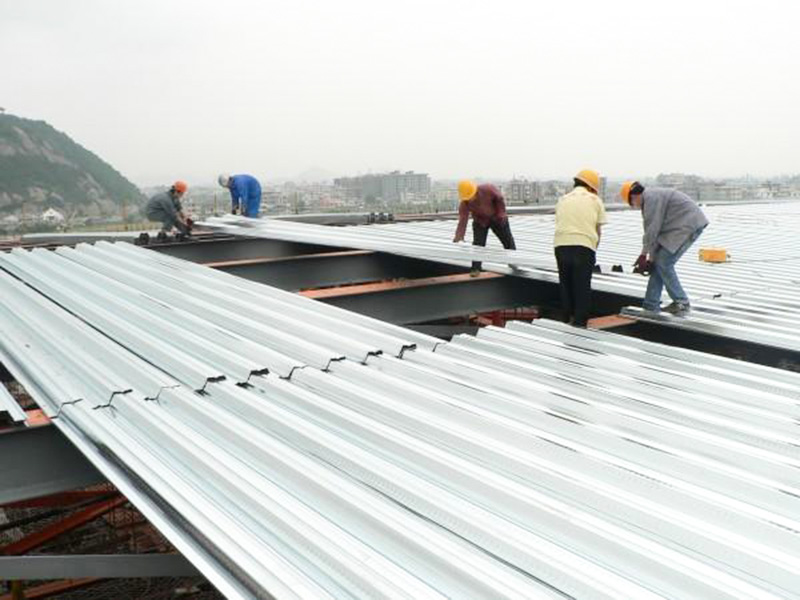

Máy tạo hình sàn cuộn YX50-1005 là máy tạo hình cuộn tự động được thiết kế đặc biệt để sản xuất sàn sàn kín YX50-1005 (còn gọi là sàn thép hoặc tôn thép). Máy này sử dụng quy trình tạo hình cuộn nguội để tạo thành các cuộn kim loại thành tấm ván sàn có hình dạng mặt cắt ngang chuyên dụng. Những sàn này đóng vai trò là cốp pha cố định và cốt thép chịu lực cho tấm bê tông và được sử dụng rộng rãi trong kết cấu thép.
Jiangyin Hailong Machinery Factory là YX50-1005 Máy tạo hình sàn sàn sản xuất hiệu quả Nhà cung cấp tại Trung Quốc. Với hơn 1200 mối quan hệ khách hàng, chúng tôi phục vụ nhiều ngành công nghiệp với thiết bị tạo hình cuộn tùy chỉnh, cung cấp YX50-1005 Máy tạo hình sàn sàn sản xuất hiệu quả để bán.
Giá trị cốt lõi của thiết bị:
Sản xuất hiệu quả: Tạo hình cuộn liên tục ở tốc độ 15-20 m/phút đáp ứng nhu cầu của các dự án quy mô lớn.
Đảm bảo độ chính xác: Đảm bảo dung sai chiều cao sườn và chiều rộng tấm ≤ ± 0,5mm (ảnh hưởng đến độ phẳng của sàn).
Khả năng tùy chỉnh: Có thể đục lỗ và cắt góc nội tuyến (để phù hợp với các điểm giao cắt đường ống).
Các thành phần cốt lõi thường bao gồm:
Loader/Máy tháo cuộn: Tải và tháo cuộn dây kim loại.
Thiết bị đảm bảo/san bằng: Đảm bảo dải đi thẳng vào khu vực tạo hình.

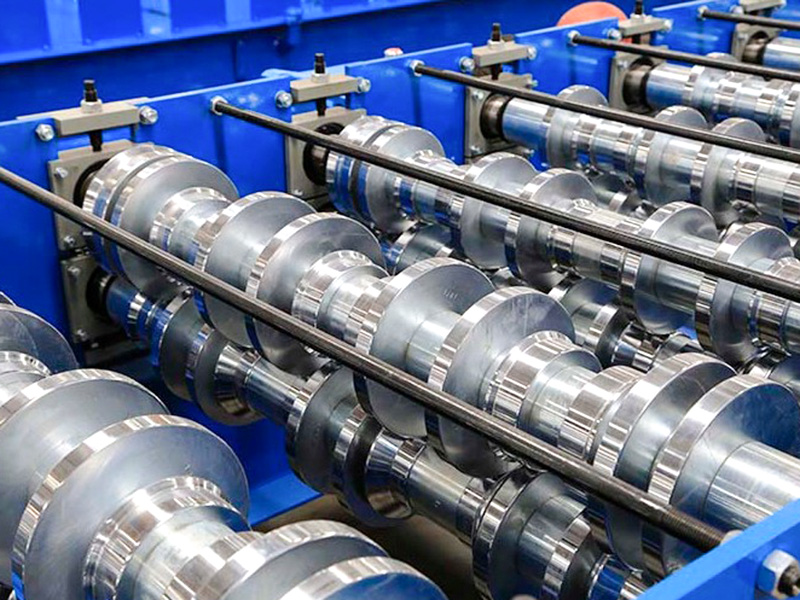

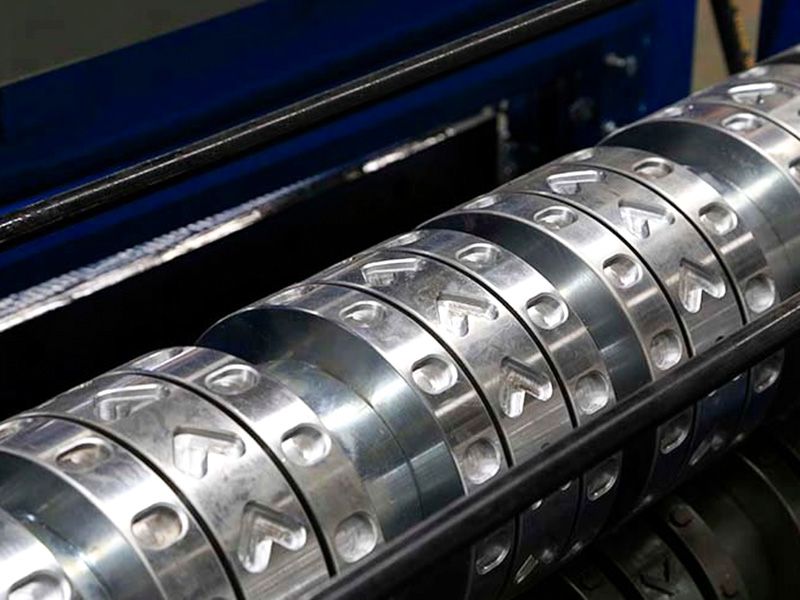

Giá đỡ tạo hình đa dạng: Thành phần lõi, mỗi thành phần bao gồm một hoặc nhiều cặp con lăn tạo hình trên và dưới, có nhiệm vụ uốn cong dần kim loại.

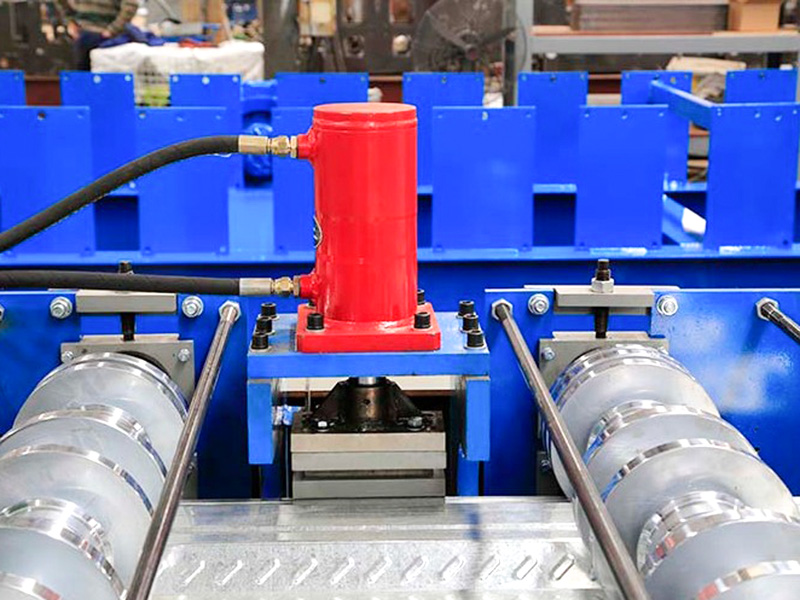

Thiết bị cắt: Thông thường, máy cắt bay thủy lực hoặc máy cắt dừng, cắt chính xác tấm kim loại theo chiều dài mong muốn khi nó tiếp tục di chuyển.

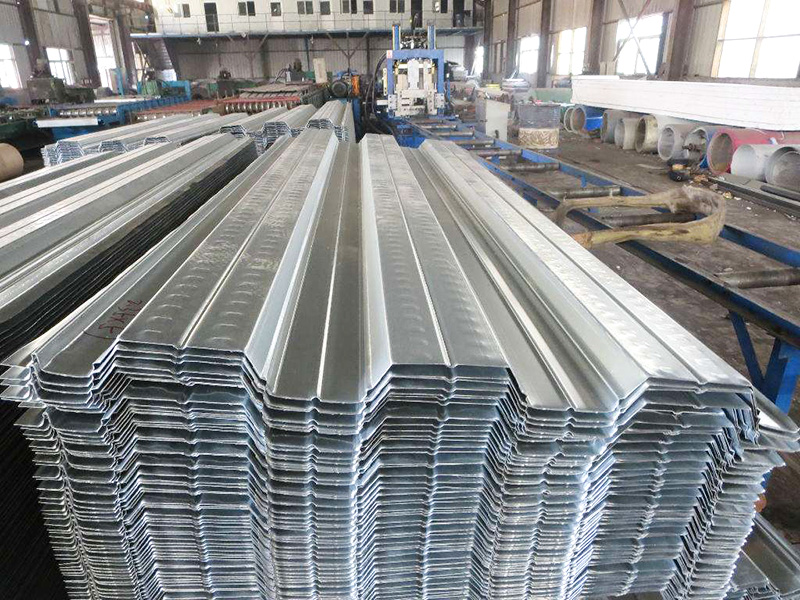

Hệ thống xả/xếp chồng: Thu thập và xếp chồng các tấm đã tạo hình và cắt.
Hệ thống điều khiển (PLC): Điều khiển tốc độ vận hành, chiều dài cắt và đếm của toàn bộ dây chuyền sản xuất.
Các tính năng và công dụng chính của thiết bị này:
Tính chuyên môn cao: Khuôn lăn được thiết kế để đáp ứng chính xác các yêu cầu về hình dạng và kích thước mặt cắt ngang chính xác của sàn sàn YX50-1005, đảm bảo độ chính xác chính xác của các thông số chính như chiều cao sóng, khoảng cách sóng và chiều rộng hiệu dụng trong thành phẩm.
Sản xuất hiệu quả: Có thể vận hành liên tục với tốc độ sản xuất thường đạt 15-20 mét/phút hoặc cao hơn, phù hợp với các dự án quy mô lớn.
Khả năng tương thích vật liệu: Nó có thể xử lý các cuộn dây bằng nhiều vật liệu khác nhau (thép, nhôm) và lớp phủ (mạ kẽm, phủ màu PVDF/Polyester/SMP, v.v.), với độ dày thường từ 0,8mm đến 1,5mm (tùy thuộc vào khả năng của máy).
Cắt chính xác: Được trang bị hệ thống cắt hiệu suất cao, mỗi tấm được cắt chính xác theo chiều dài.
Điều khiển tự động: Hệ thống PLC cho phép cài đặt thông số, giám sát vận hành và chẩn đoán lỗi, đảm bảo vận hành dễ dàng.
| Thông số kỹ thuật | ||
| Mục | tham số | Nhận xét |
| Đế máy | Thép dầm chữ I tiêu chuẩn quốc gia số 45 | Cấu trúc hàn tổng thể |
| Vật liệu con lăn | Thép 45 # chất lượng cao | Gia công tinh xảo, làm nguội, phủ Chrome cứng |
| Trục chính | φ80,45# Thép | Gia công tinh, dập tắt |
| Thành lập nhóm | 20 | |
| Công suất động cơ chính | 15KW | |
| Phương pháp lái xe | Ổ đĩa xích | |
| Chế độ cắt | Cắt thủy lực | Công suất động cơ trạm thủy lực là 5,5KW |
| Lưỡi cắt | Cr12MoV | Dập tắt, HRC58-62 |
| Uncoiler | Tải 5 tấn, với nền tảng tải | Công suất động cơ trạm thủy lực là 2,2KW |
| Hệ thống điều khiển | PLC Siemens/Schneider | |
| Hệ thống thủy lực | Thương hiệu BeiJin Huade | |
| Tổng chiều dài dây chuyền sản xuất | Khoảng 20 mét | |
| Trọng lượng thiết bị | Khoảng 9 tấn | |
| Độ dày nguyên liệu | 0,8-1,5mm | Cuộn mạ kẽm Q235 |
| Tốc độ sản xuất | 15~20m/phút | |
