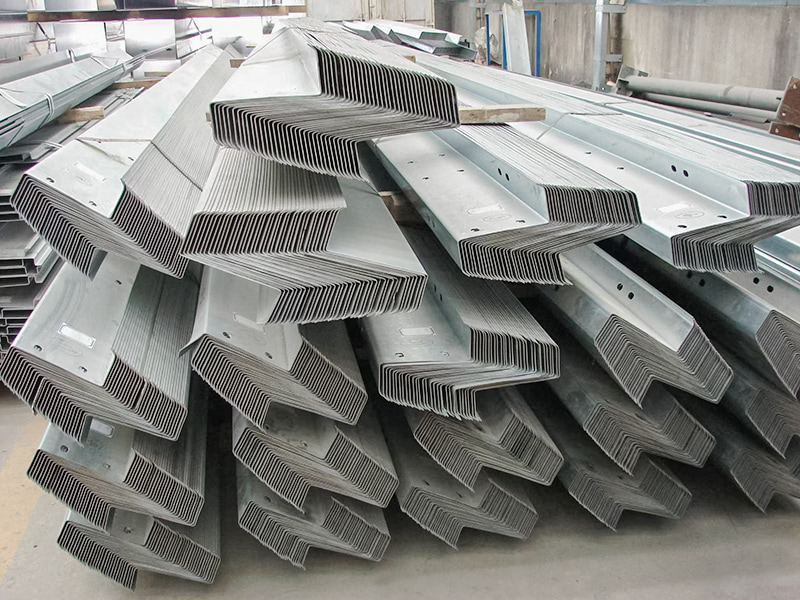

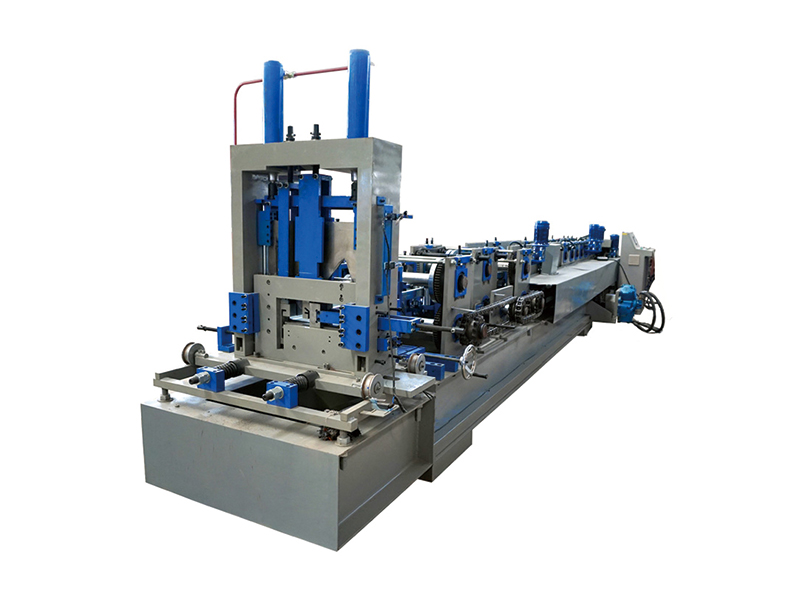

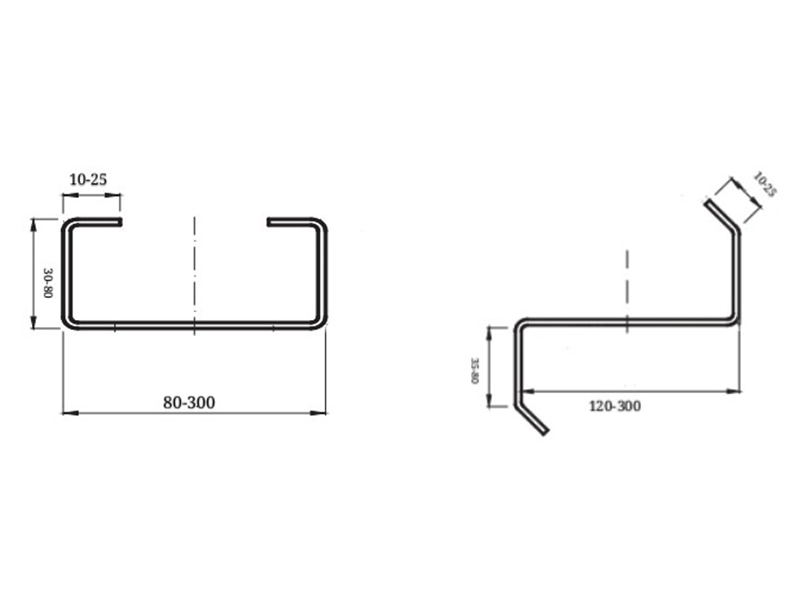

Máy tạo hình cuộn xà gồ CZ là máy công nghiệp tự động hóa cao được thiết kế đặc biệt để sản xuất xà gồ tiết diện C/Z hiệu quả và liên tục. Nó được sử dụng rộng rãi trong xây dựng kết cấu thép, đặc biệt là trong các hệ thống mái hoặc tường nhịp dài đòi hỏi khả năng chịu tải và độ ổn định cao hơn. Máy tạo hình cuộn xà gồ CZ hoàn toàn tự động loại 80-300 là máy chuyên dụng với công nghệ tiên tiến hơn và quy trình tạo hình phức tạp hơn. Nó được thiết kế đặc biệt để sản xuất xà gồ composite tiết diện CZ hiệu suất cao. Sử dụng quy trình tạo hình cán nguội tự động hóa cao (có thể kết hợp với công nghệ nối nội tuyến), nó liên tục xử lý dải thép thành nhiều dạng CZ khác nhau với tổng chiều cao từ 80mm đến 300mm. Giá trị cốt lõi của nó nằm ở khả năng sản xuất hàng loạt và hiệu quả các loại xà gồ có độ bền cao, độ ổn định cao cần thiết cho công trình nhịp dài, chịu tải nặng. Nó là một thiết bị quan trọng trong sản xuất kết cấu thép cao cấp. Tuy nhiên, những khó khăn về kỹ thuật và chi phí của nó nhìn chung cao hơn so với máy tạo xà gồ tiết diện chữ C tiêu chuẩn.
Jiangyin Hailong Machinery Factory là Máy tạo hình cuộn xà gồ loại CZ 80-300 Nhà cung cấp tại Trung Quốc. Với hơn 1200 mối quan hệ khách hàng, chúng tôi phục vụ nhiều ngành công nghiệp với thiết bị tạo hình cuộn tùy chỉnh, cung cấp Máy tạo hình cuộn xà gồ loại CZ 80-300 để bán.
Tương tự như máy loại C, điều này có nghĩa là thiết bị có các chức năng hoàn toàn tự động:

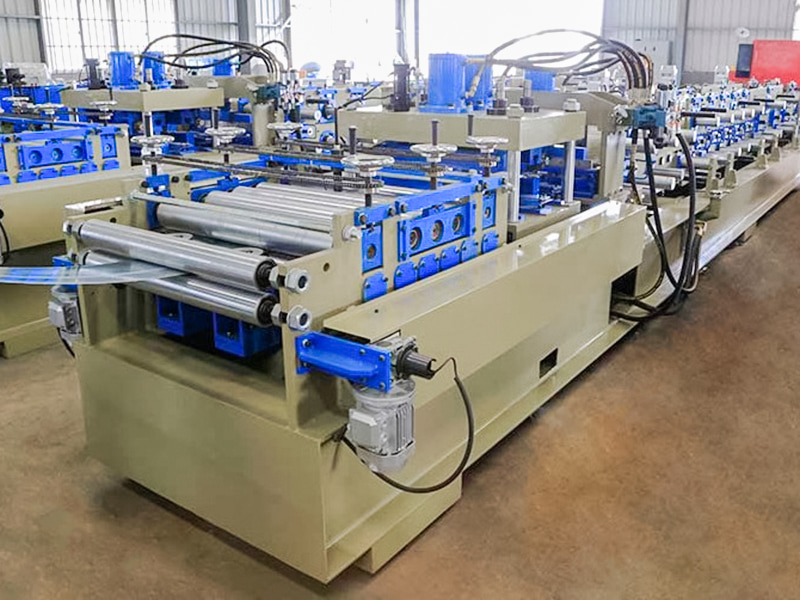

Cấp liệu tự động Uncoil: Cuộn thép được tự động tháo ra, san bằng và đưa vào dây chuyền tạo hình.

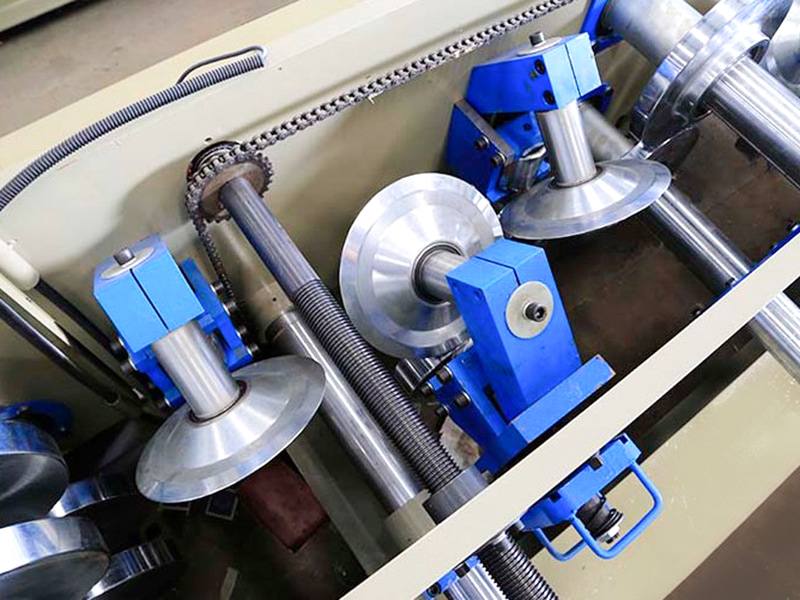

Tạo hình cuộn tự động: Cán chính xác nhiều lượt, được điều khiển theo chương trình.

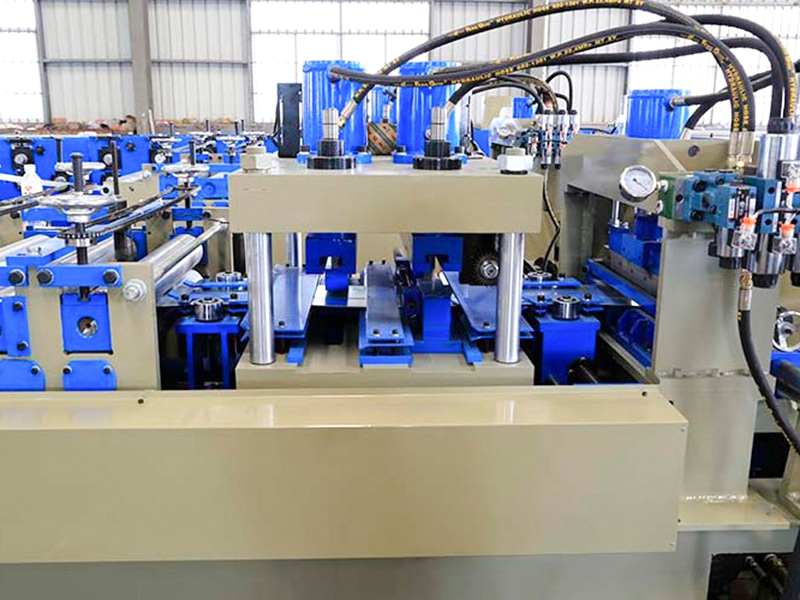

Tự động cắt theo chiều dài: Máy cưa bay tốc độ cao hoặc máy cắt thủy lực thực hiện cắt chính xác trong chuyển động liên tục, đảm bảo quá trình sản xuất không bị gián đoạn.
Tự động xả/xếp chồng: Thành phẩm được tự động chuyển tải, đếm và xếp chồng lên nhau gọn gàng.

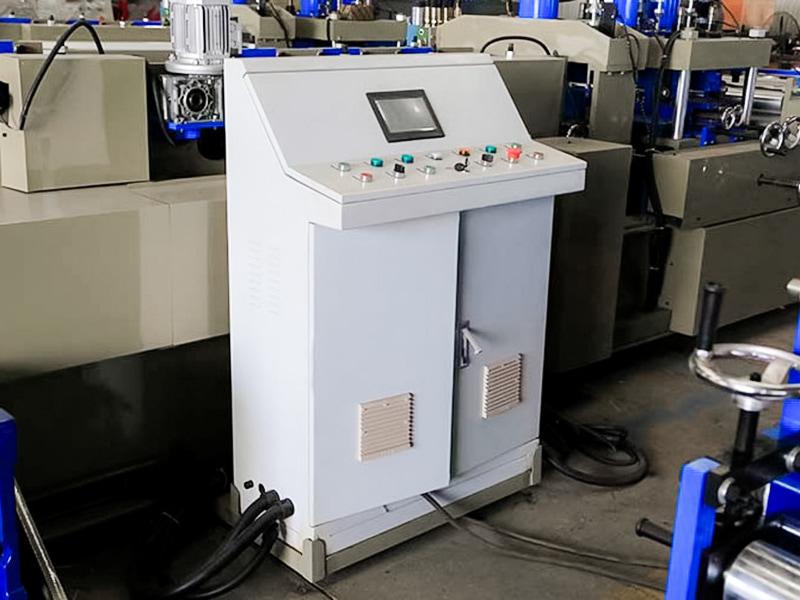

Điều khiển thông minh PLC: Các thông số (thông số kỹ thuật, chiều dài, số lượng, vị trí lỗ, v.v.) được cài đặt thông qua màn hình cảm ứng và hệ thống sẽ tự động thực hiện và giám sát toàn bộ quá trình.
Ưu điểm:

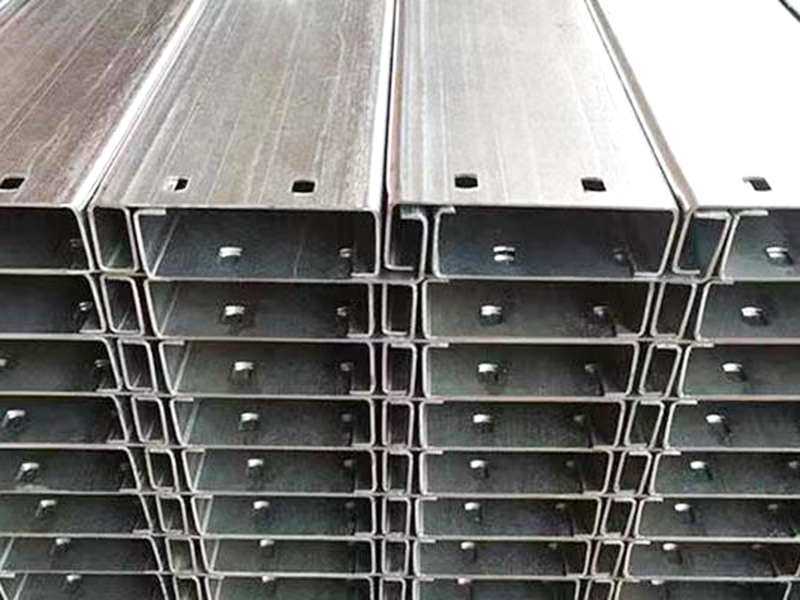

Hiệu suất kết cấu xuất sắc: Xà gồ CZ được sản xuất có độ bền và độ ổn định vượt xa xà gồ loại C đơn lẻ.
Giải pháp nhịp dài: Một thành phần quan trọng để xây dựng nhịp dài hiệu quả về mặt chi phí.
Hiệu quả sản xuất cao: Sản xuất liên tục hoàn toàn tự động đáp ứng nhu cầu khối lượng lớn.
Độ chính xác và nhất quán cao: Điều khiển PLC đảm bảo độ chính xác về kích thước và chất lượng nhất quán.
Sử dụng vật liệu cao: Sản xuất liên tục giúp giảm chất thải. Tính linh hoạt (tương đối): Một máy đơn lẻ có thể sản xuất xà gồ CZ có thông số kỹ thuật khác nhau trong phạm vi danh định (chiều cao 80-300mm) bằng cách thay thế ống lăn và thực hiện các điều chỉnh (lưu ý: thay khuôn là một công việc quan trọng).
| Thông số kỹ thuật | ||
| Mục | tham số | Nhận xét |
| Đế máy | Thép dầm chữ I tiêu chuẩn quốc gia số 40 | Cấu trúc hàn tổng thể |
| Vật liệu con lăn | Cr12Mo1V1 | Làm cứng chân không |
| Trục chính | φ90,40Cr | Làm cứng và ủ |
| Thành lập nhóm | 20 | |
| Công suất động cơ chính | 25KW, đầu tư | |
| Hộp số truyền động chính | K107 (Hộp bánh răng xoắn ốc K107) | |
| Phương pháp lái xe | Ổ đĩa xích đôi 1,2 inch | |

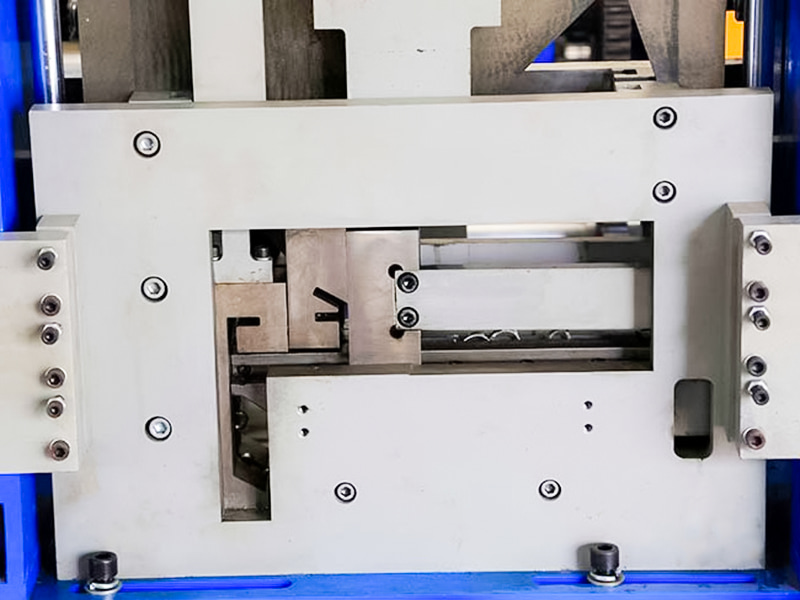

| Chế độ cắt | Cắt thủy lực | Công suất động cơ trạm thủy lực là 11KW |
| Chế độ đấm | Đấm thủy lực | |
| Máy tháo cuộn | Tải 5 tấn, với nền tảng tải | Công suất động cơ trạm thủy lực là 2,2KW |
| Hệ thống điều khiển | PLC Siemens/Schneider | |
| Hệ thống thủy lực | Thương hiệu BeiJin Huade | |
| Tổng chiều dài dây chuyền sản xuất | Khoảng 25 mét | |
| Trọng lượng thiết bị | Khoảng 12 tấn | |
| Độ dày nguyên liệu | 3.0mm | Cuộn mạ kẽm Q235 |
| Chiều rộng nguyên liệu | 175mm~480mm | |
| Tốc độ sản xuất | 25~30m/phút | |
