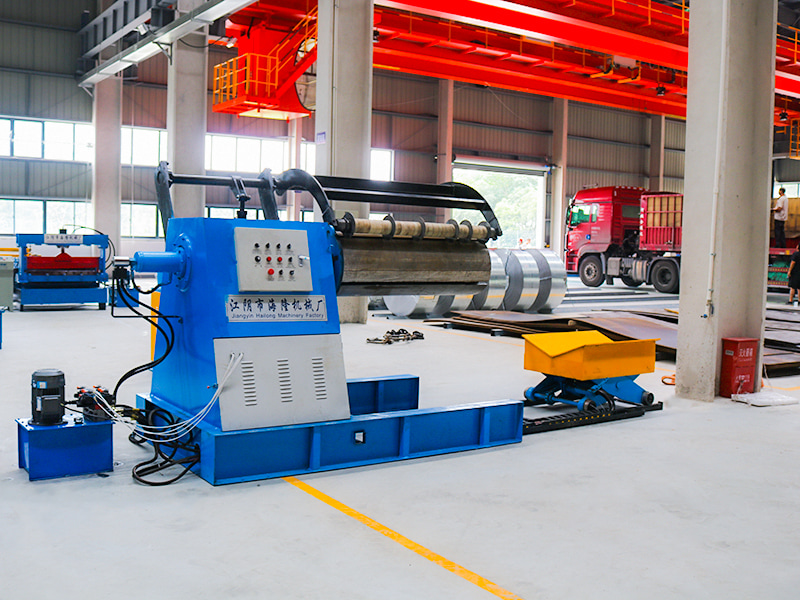

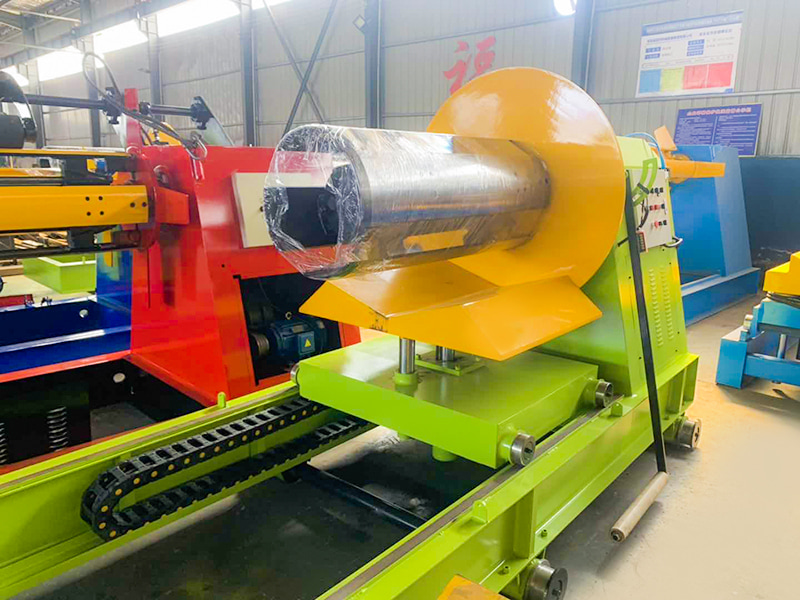

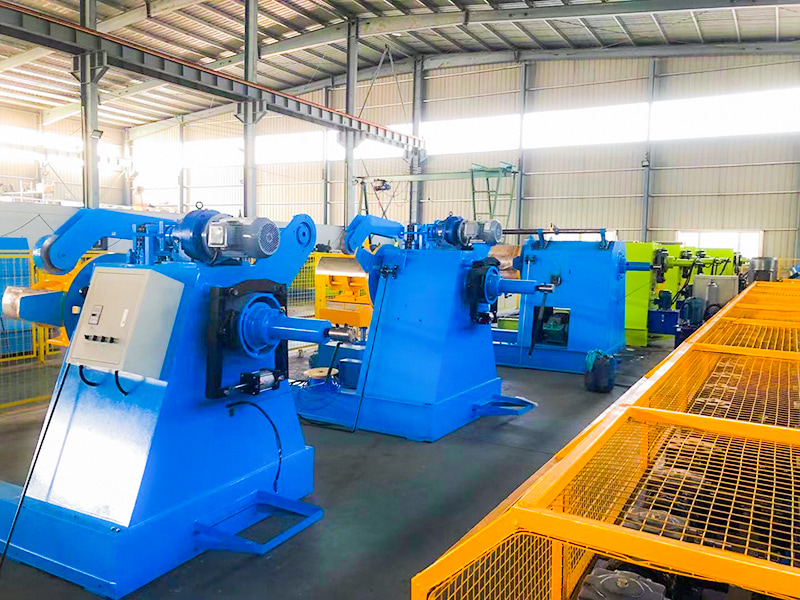

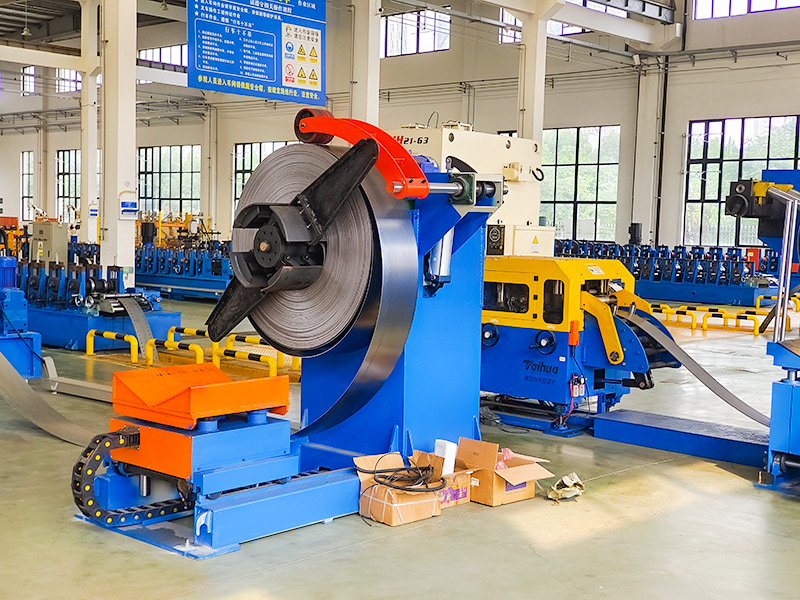

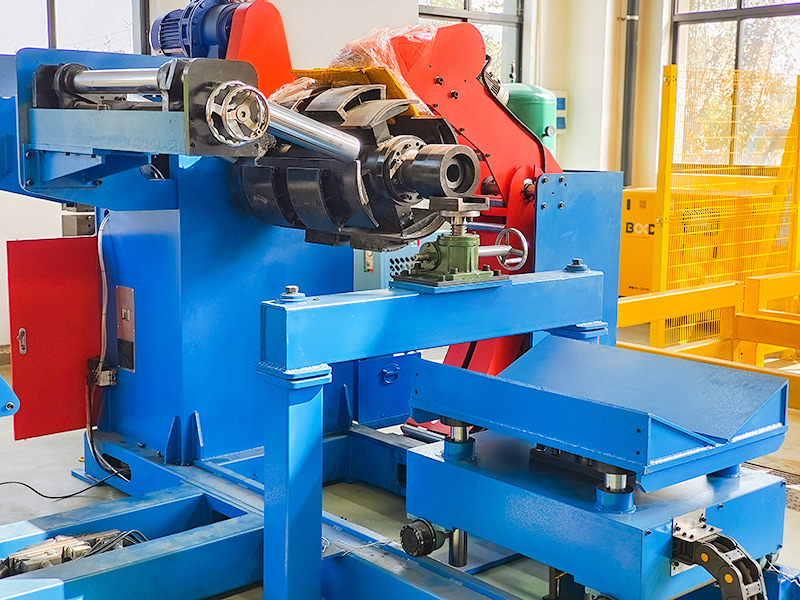

Máy tháo cuộn thủy lực cuộn thép

Thành phần chính:

Khung/Đế: Hỗ trợ toàn bộ thiết bị.

Cuộn co giãn và co giãn thủy lực: Thành phần cốt lõi, chứa xi lanh thủy lực và cơ cấu giãn nở và co lại (tấm cung, ống bọc kim tự tháp, v.v.).

Trục chính và Vòng bi: Hỗ trợ chuyển động quay của cuộn dây.

Tay ép (Con lăn ép): Được dẫn động bởi xi lanh thủy lực, tay ép ép xuống vòng ngoài của cuộn dây.

Tay xách/Vận chuyển: Cung cấp hỗ trợ phụ cho cuộn dây.

Hệ thống phanh: Thông thường, phanh đĩa thủy lực hoặc động cơ thủy lực tạo ra lực căng không cuộn.

Hệ thống truyền động: Trục chính có thể được dẫn động bằng động cơ và hộp giảm tốc hoặc bằng động cơ thủy lực.

Trạm thủy lực: Bao gồm bơm thủy lực, động cơ, bình dầu, khối van điều khiển (van định hướng, van tỷ lệ/van servo, van áp suất, van dòng chảy, v.v.), bộ làm mát, bộ lọc, v.v.

Hệ thống điều khiển điện: PLC, màn hình cảm ứng (HMI), các cảm biến (công tắc tiệm cận, bộ mã hóa,…),... dùng để nhận lệnh, theo dõi trạng thái, điều khiển chính xác hoạt động của hệ thống thủy lực.

Các thiết bị phụ trợ: Chẳng hạn như Thiết bị định tâm cuộn dây (CPC) và các thanh dẫn hướng cạnh.

Tổng quan về quy trình làm việc:

Tải cuộn dây: Một cần cẩu hoặc xe đẩy nâng cuộn dây lên cánh tay/xe đẩy hỗ trợ của bộ tháo cuộn. Tay đỡ được nâng lên hoặc xe đẩy di chuyển để căn chỉnh cuộn dây gần đúng với tâm của cuộn dây.

Chèn và căng cuộn: Cuộn (ở trạng thái đường kính giảm) được đưa vào lỗ bên trong của cuộn dây. Hệ thống thủy lực dẫn động cuộn dây giãn nở, hỗ trợ chắc chắn cho thành trong của cuộn dây.

Tay cuộn/rút xe đẩy: Thiết bị hỗ trợ hạ xuống hoặc di chuyển.

Tay ép xuống: Một xi lanh thủy lực dẫn động tay ép (con lăn ép) xuống, ép lớp ngoài cùng của cuộn dây.

Thiết lập luồng và lực căng: Người vận hành hoặc hệ thống tự động kéo đầu dải thông qua thiết bị tiếp theo (chẳng hạn như máy ép tóc). Hệ thống phanh kích hoạt để thiết lập lực căng cần thiết.

Hoạt động tháo cuộn: Dây chuyền sản xuất bắt đầu và trục chính (được dẫn động bằng động cơ điện hoặc thủy lực) quay trục quay và cuộn dây để thư giãn. Tay ép nâng dần lên khi đường kính cuộn dây giảm, trong khi hệ thống phanh liên tục cung cấp độ căng ổn định.

Xả: Khi cuộn dây cạn kiệt, tay ép nâng lên, cuộn nén nén thủy lực và tay/xe đẩy hỗ trợ cuộn dây di chuyển vào vị trí đỡ để tháo lõi cuộn dây trống, chuẩn bị cho chu kỳ tiếp theo.
